SOLIDWORKS参数化设计之工程图更新
SOLIDWORKS参数化设计不仅仅包括三维模型的参数化设计，还包括工程图的自动更新，由于自动出图仍然存在一定的局限性，不能完美的实现视图的布局及尺寸的标注，因此，现阶段采用的最多的仍然是图纸的更新，也就是利用SOLIDWORKS本身三维与二维模型的关联性，当三维模型尺寸变化之后，二维图纸随着更新。
我们之前介绍的SOLIDWORKS参数化设计软件-SolidKits.AutoWorks，在工程图纸方面，也是使用的自动更新，但是自动更新时，有时候会出现悬空尺寸，有时候会出现尺寸布局混乱，针对以上两种情况，该软件特别做了开发，使用户可以根据情况来进行设置。

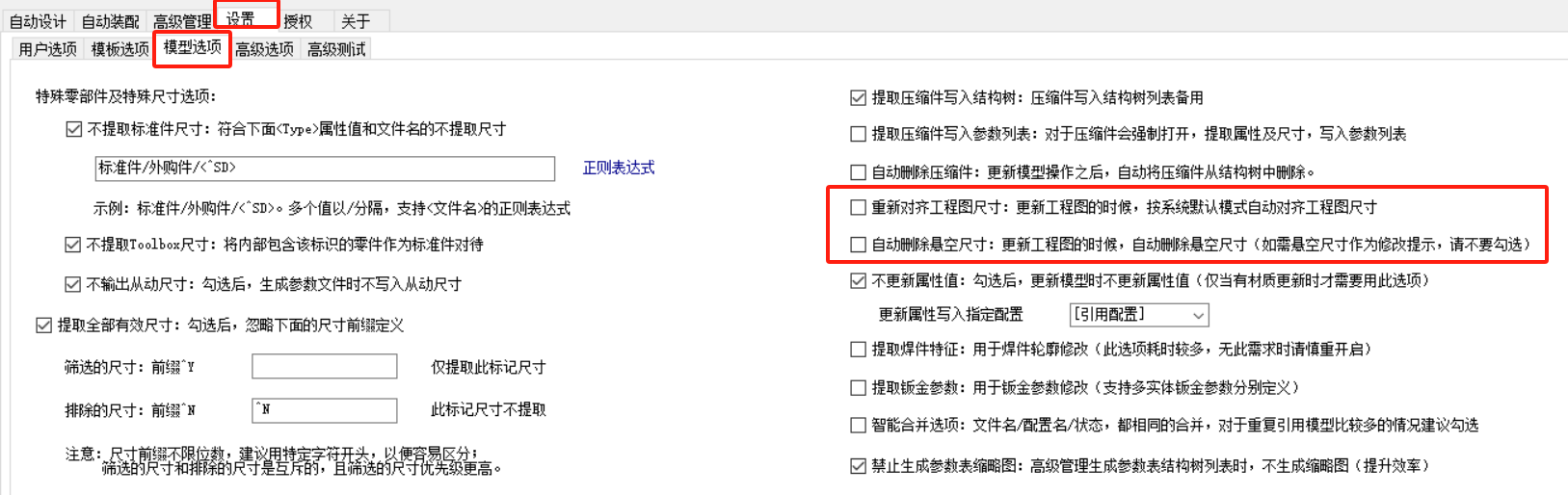

在【设置】-【模型选项】中，提供了两个选项：【重新对齐工程图尺寸】和【自动删除悬空尺寸】。
当我们在进行参数化模型测试时，发现工程图更新后尺寸布局混乱，就可以勾选【重新对齐工程图尺寸】，这样，工程图更新之后，就会按照SOLIDWORKS默认模式重新排列尺寸。
勾选【自动删除悬空尺寸】，则会在工程图更新后，自动删除悬空尺寸。
