借助SolidKits自动化参数软件实现模具治具、工装夹具的高效设计

繁杂的公式计算,可以采用参数化的方式由计算机完成,标准化的外围零部件,非常适合于参数化建模,整个产品具有极强的专业性,可以通过建立类似专家系统,降低对设计人员的要求。 SolidKits.AutoWorks软件,是基于SOLIDWORKS应用开发的自动化参数设计工具,具有强大的逻辑计算功能,利用归纳出来的设计规则,快速实现产品改型,大幅度提升工作效率及数据准确性。

试用及报价

1、挑战:

该行业产品往往每个订单为一套或一系列对应特定工艺/工序的产品设备组成。产品结构标准且相似度高,但核心部件根据所加工的产品参数计算而来,公式复杂,规范严格。安装使用该产品的设备决定了其外形呈系列化特点,具有较强的约束性。此类产品设计过程,核心部件计算机设计工作量巨大,非核心部分一般采用外部参考方式决定形状和位置,导致设计关联性强,一处出错,往往处处出错,对人的要求极高。整体重复工作量大,而且要求细心谨慎,由于某些部件制造周期长(可能采取铸造、开模、热处理、时效等工艺),极大压缩了设计周期。

2、方案:
SOLIDWORKS+参数化设计+产品逻辑数据表

3、收益:
优化建模方式,优化装配方式,建立参数化产品库;
产品实现自动化参数设计,产品设计过程效率提升10倍以上;
自动生成产品物料清单,效率提升20倍以上;
产品设计周期缩短20%~60%。

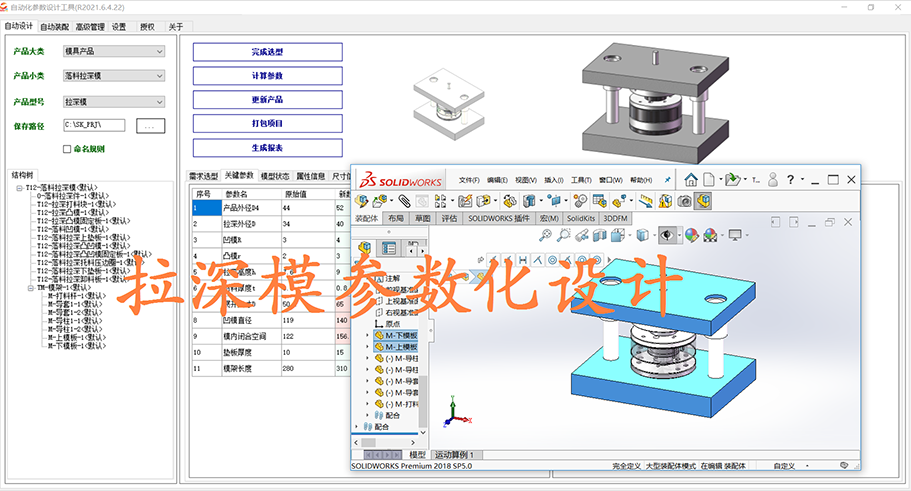

自动参数化设计插件

需要通过模具治具、工装夹具辅助加工的工件,很多时候需要多道工艺工序。每个工艺工序往往对应一套模具或治具,有时一个工序对应一台加工设备,有时多个工序在一台设备上完成。此类产品的核心部件根据所加工的产品参数计算而来,公式复杂,规范严格。而安装使用该产品的设备决定了其外形呈标准化规范化特点,具有较强的约束性。
繁杂的公式计算,可以采用参数化的方式由计算机完成,标准化的外围零部件,非常适合于参数化建模,整个产品具有极强的专业性,可以通过建立类似专家系统,降低对设计人员的要求。

SolidKits.AutoWorks软件,是基于SOLIDWORKS应用开发的自动化参数设计工具,具有强大的逻辑计算功能,利用归纳出来的设计规则,快速实现产品改型,大幅度提升工作效率及数据准确性。而由此建立和完善了企业产品设计规范、产品设计逻辑,形成企业宝贵的产品知识库系统。由此实现的设计自动化,涵盖整个产品改型设计的所有环节:产品设计选型、产品设计参数、产品结构更新、产品图纸更新、批量自动编码、批量重命名、项目资料发布、自动BOM生成、ERP接口集成。
