适用于压力容器产品的参数化自动设计、自动管表解决方案

压力容器相关的产品,采用2D的居多,因为容器外形、管道,利用2D的修改起来特别方便。但是,其外形和管道,在2D上一般都是采取示意的方式表达,这样容易导致设计错误。采用3D设计,壁厚、管嘴位置、管道布置,均可以真实表达,但由于其建模的特殊性,对工程师的3D水平要求较高。SolidKits.AutoWorks软件,是基于SOLIDWORKS应用二次开发的自动化参数设计工具插件,具有强大的逻辑计算功能,利用归纳出来的设计规则,快速实现产品改型,大幅度提升工作效率及数据准确性。并由此建立和完善了企业产品设计规范、产品设计逻辑,形成企业宝贵的产品知识库系统。

试用及报价

1、挑战:
压力容器行业主要产品的设计和生成具有严格的行业标准和规范,容器外形结构明确,但是管嘴位置、数量、规格变换多,设计工作量大。所采用的件多为不同规格的行业标准件,规范建库的工作量大。产品部件之间位置高度关联但多为非正交定位,尺寸表达麻烦。工程图中的管嘴列表无法通过自动关联生成,需人工搭建,工作量大,容易出错。

2、方案:
SOLIDWORKS+标准件库+参数化设计+自动图纸明细

3、收益:
建立行业标准件库、基型产品库,优化设计思路;
主要产品部分实现自动化参数设计,设计效率提升5倍以上;
自动生成工程图管嘴列表,效率提升20倍以上;
产品综合设计周期缩短20%~40%。

产品改型设计插件

产品改型设计插件

压力容器相关的产品,采用2D的居多,因为容器外形、管道,利用2D的修改起来特别方便。但是,其外形和管道,在2D上一般都是采取示意的方式表达,这样容易导致设计错误。采用3D设计,壁厚、管嘴位置、管道布置,均可以真实表达,但由于其建模的特殊性,对工程师的3D水平要求较高。

SW自动参数化设计工具

首先,建立此类产品常用的行业标准件库;然后构建适合此类产品的建模规范、出图规范,有效解决了3D模型建模和改型问题;最后,制定管嘴列表生成规则,将工程图中特有的管嘴列表,利用SOLIDKITS二次开发插件,实现自动生成,大幅度提升出图效率。

SW自动参数化设计工具

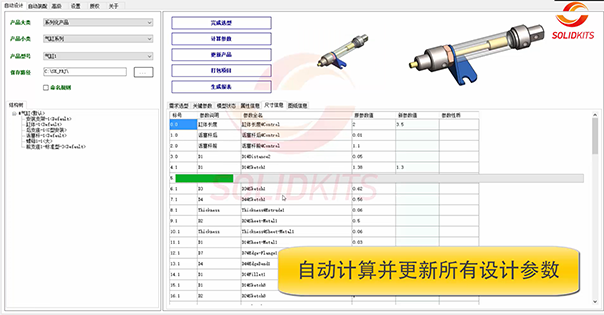

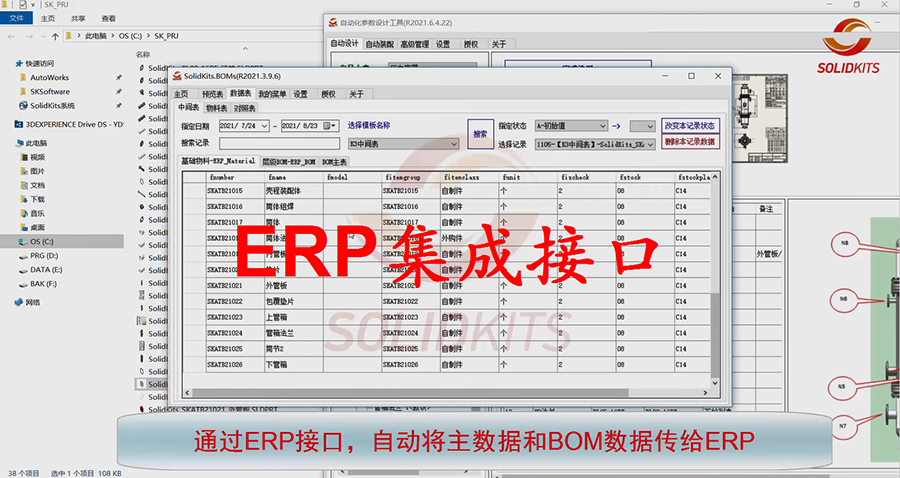

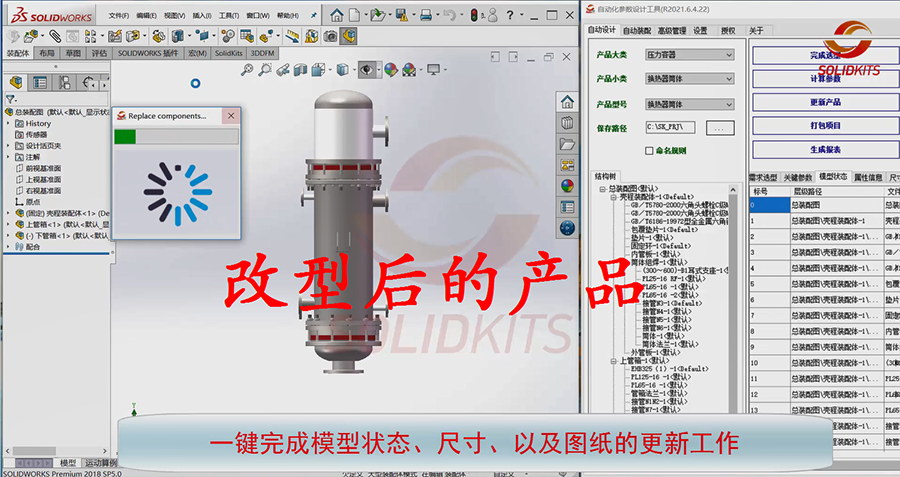

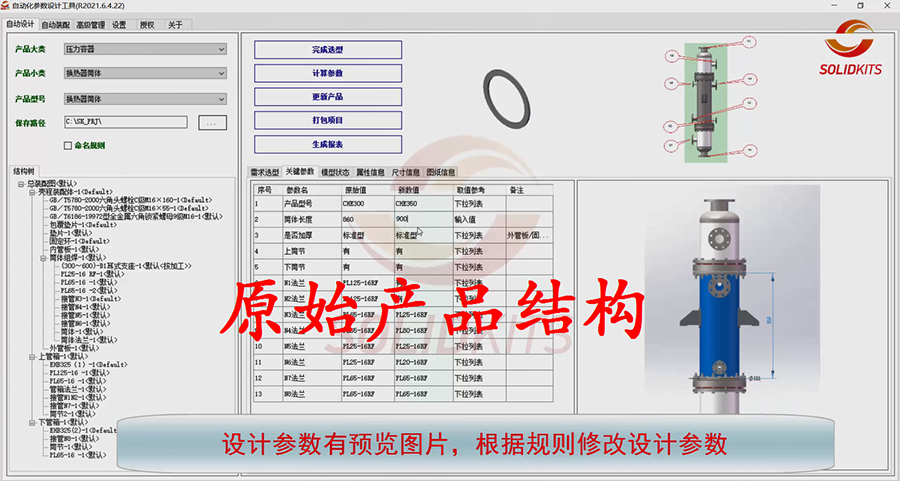

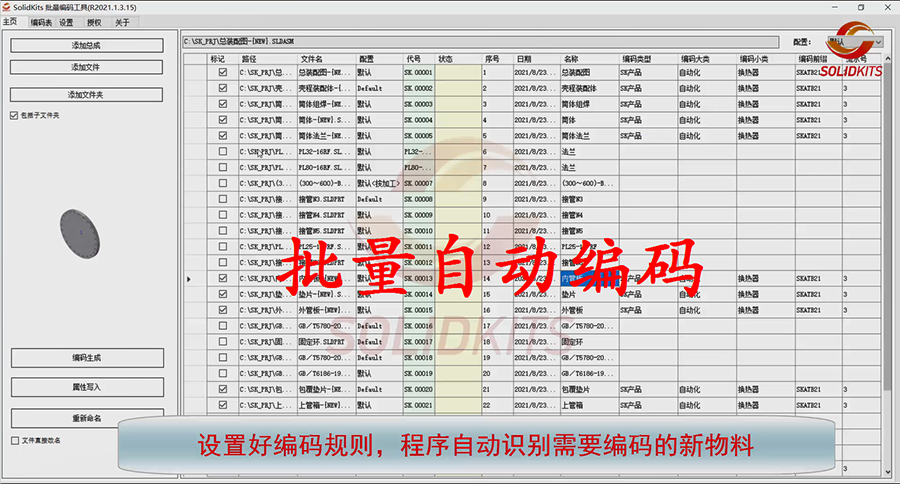

SolidKits.AutoWorks软件,是基于SOLIDWORKS应用开发的自动化参数设计工具,具有强大的逻辑计算功能,利用归纳出来的设计规则,快速实现产品改型,大幅度提升工作效率及数据准确性。并由此建立和完善了企业产品设计规范、产品设计逻辑,形成企业宝贵的产品知识库系统。由此实现的设计自动化,涵盖整个产品改型设计的所有环节:产品设计选型、产品设计参数、产品结构更新、产品图纸更新、批量自动编码、批量重命名、项目资料发布、自动BOM生成、ERP接口集成。
