机电产品的产品库构建、自动设计、系统集成解决方案

机电产品钣金类零部件较多,行业类零件、电气标准件多,另外就是电子布线、电气清单涉及到很大工作量。针对此类产品,最佳解决方案是机电设计一体化方案,采用SOLIDWORKS Electrical实现2D电气原理图设计,然后直接利用原理图生成3D布线图。 对于机箱等产品,利用SolidKits.AutoWorks软件,可以实现设计自动化,打通整个产品改型设计的所有环节:产品设计选型、产品设计参数、产品结构更新、产品图纸更新、批量自动编码、批量重命名、项目资料发布、自动BOM生成、ERP接口集成。

试用及报价

1、挑战:
该行业主要产品关键零部件由本行业特色的通用件或典型件组成,对规范性要求高,核心零部件根据产品性能指标计算决定。在设计或装配过程中,重复工作量大。辅助结构多数为钣金,看起来类似但是需要修改的地方非常多。钣金工艺对建模规范要求高。

2、方案:
SOLIDWORKS+标准件库管理+参数化设计+自动布线+机电协同与集成

3、收益:
建立参数化部件库、产品库,优化设计步骤;
部分产品实现自动化参数设计,设计效率提升5倍以上;
自动生成产品分类汇总物料清单,效率提升20倍以上;
产品综合设计周期缩短20%~40%。


机电产品钣金类零部件较多,行业类零件、电气标准件多,另外就是电子布线、电气清单涉及到很大工作量。


针对此类产品,最佳解决方案是机电设计一体化方案,采用SOLIDWORKS Electrical实现2D电气原理图设计,然后直接利用原理图生成3D布线图。

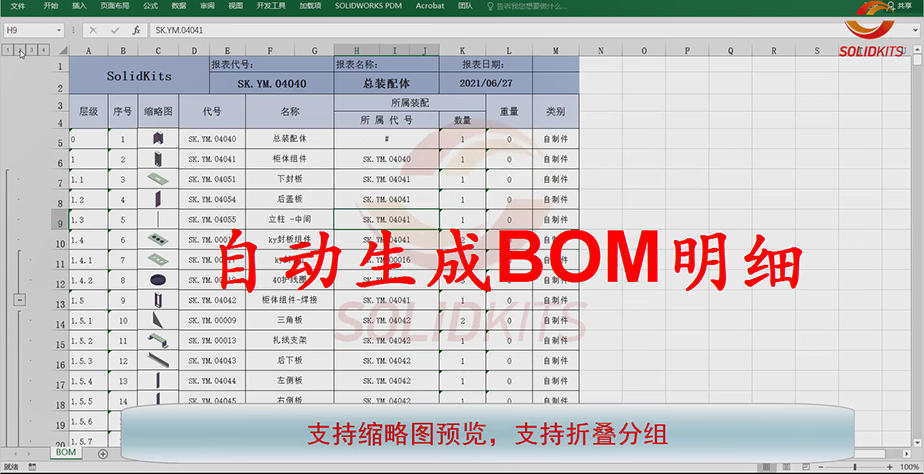

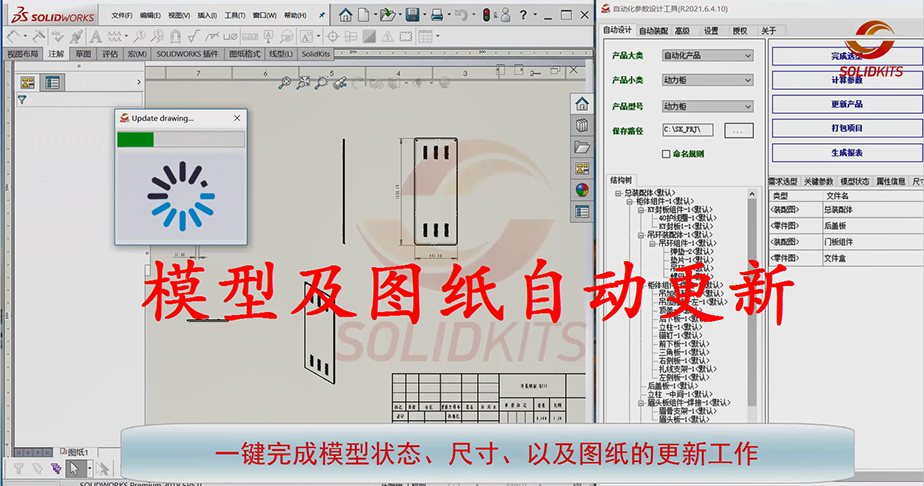

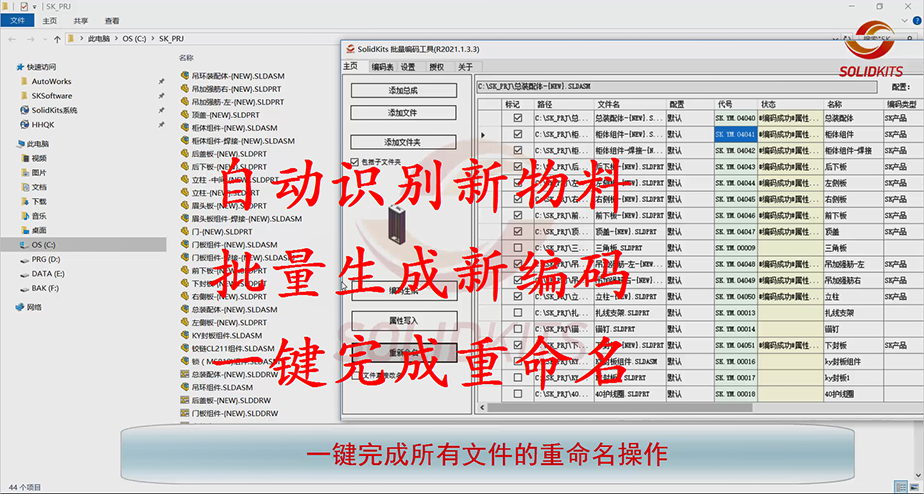

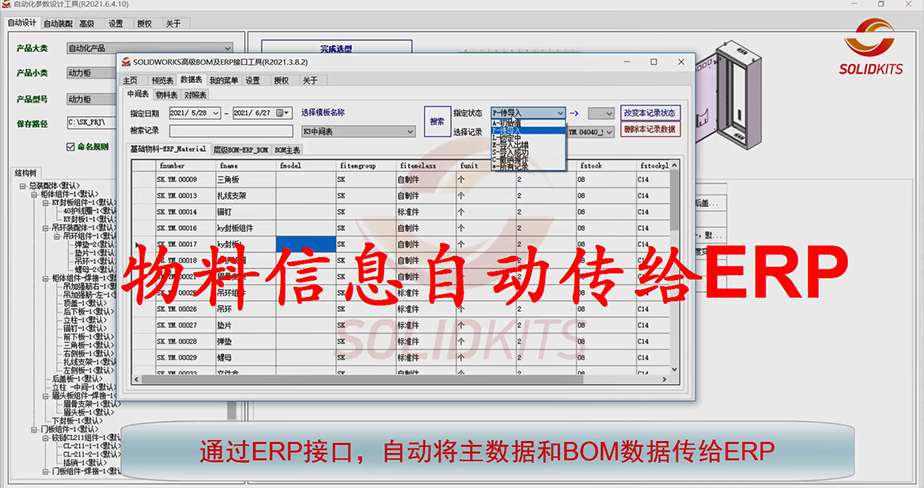

对于机箱等产品,利用SolidKits.AutoWorks软件,可以实现设计自动化,打通整个产品改型设计的所有环节:产品设计选型、产品设计参数、产品结构更新、产品图纸更新、批量自动编码、批量重命名、项目资料发布、自动BOM生成、ERP接口集成。
