有了SolidKits工具,使用ERP集成接口让您不再头疼

SolidKits.ERPs是一款适用于SOLIDWORKS平台与各种ERP品牌实现集成接口的通用ERP接口工具。可以一键生成企业ERP所需的中间数据表,实现自动、批量将产品BOM信息导入到ERP系统,减少人工操作,提高效率,避免错误。

据调研,有相当多的企业在使用ERP功能,而其中绝大多数企业的ERP录入仍然采用人工操作。

只要企业在使用SOLIDWORKS工具,无论是否部署了PDM,都可以实现与ERP的接口功能。

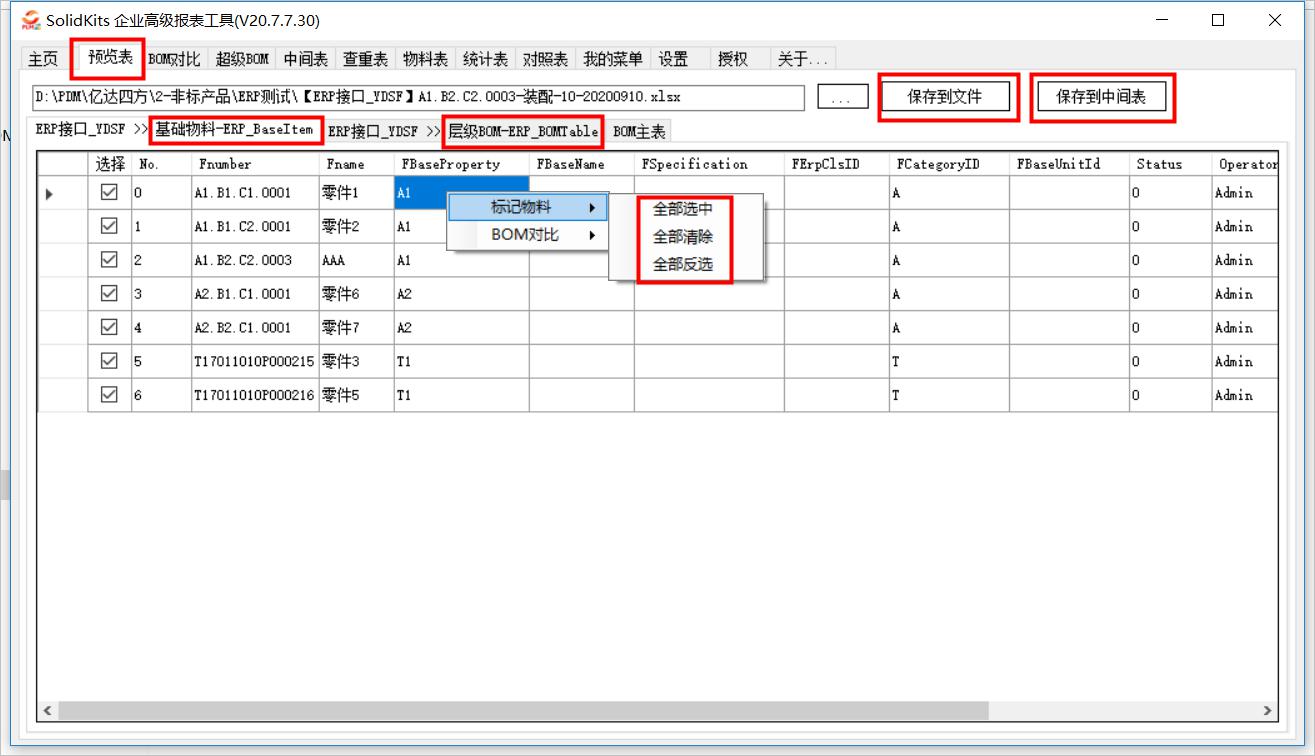

如果您没有PDM工具,应用界面如下:

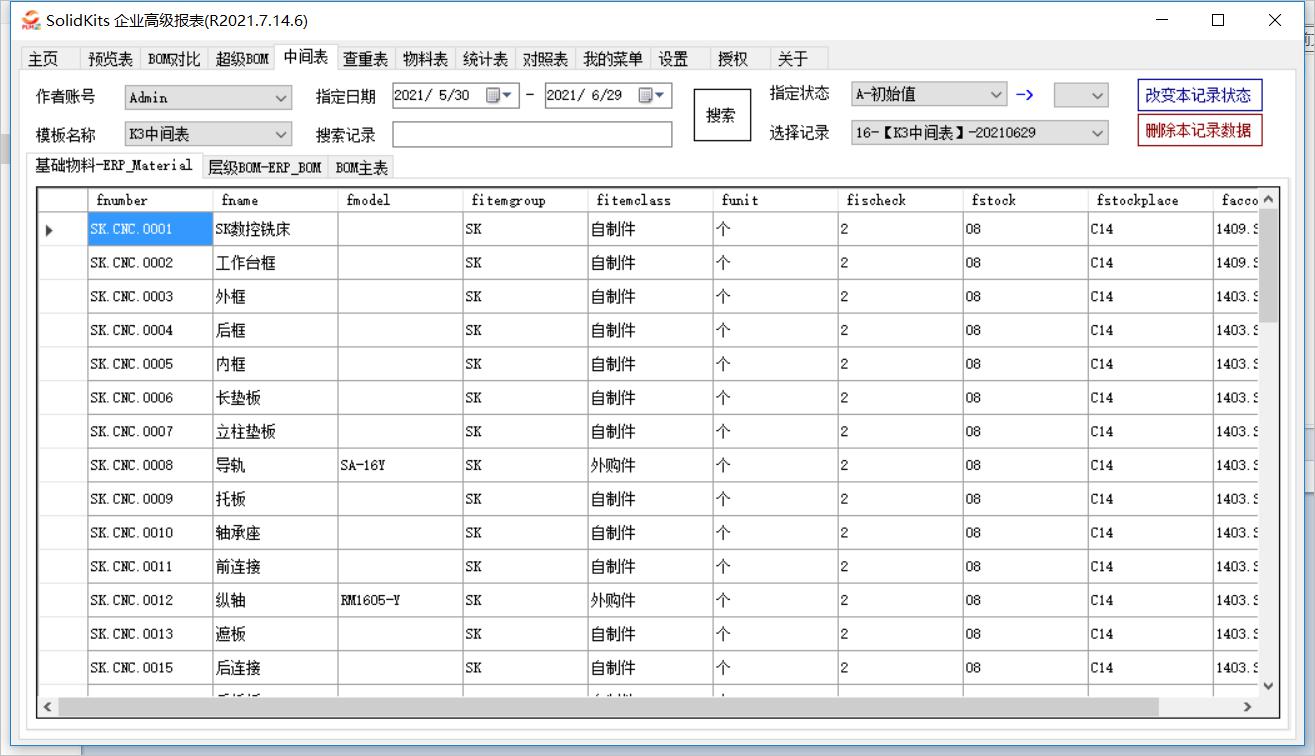

如果您有PDM,应用界面如下:

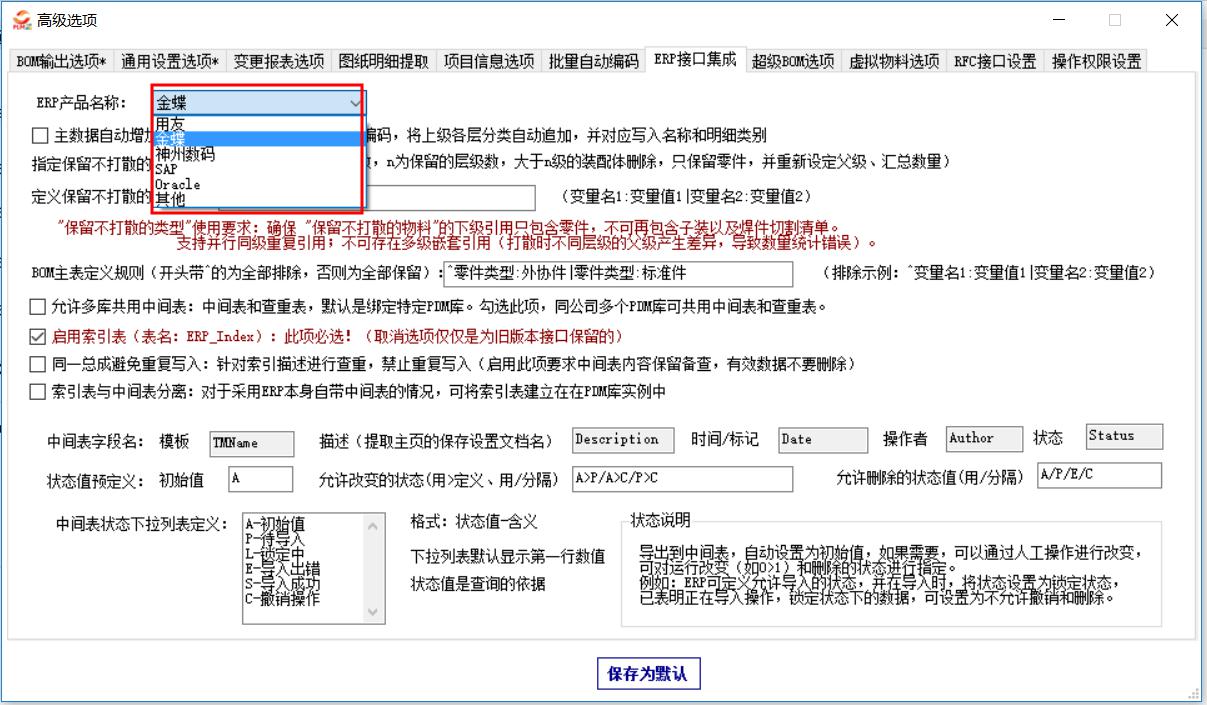

ERP接口设置界面如下:


除了从SOLIDWORKS装配体、Excel文件提取物料信息传给ERP,SolidKits工具还可以从其他数据源将物料转换为ERP可接受的数据格式,传给ERP,见下图示例:


 我们为什么可以做到将ERP接口通用化,是基于我们对于ERP接口的业务需求的了解和技术本质深入了解。

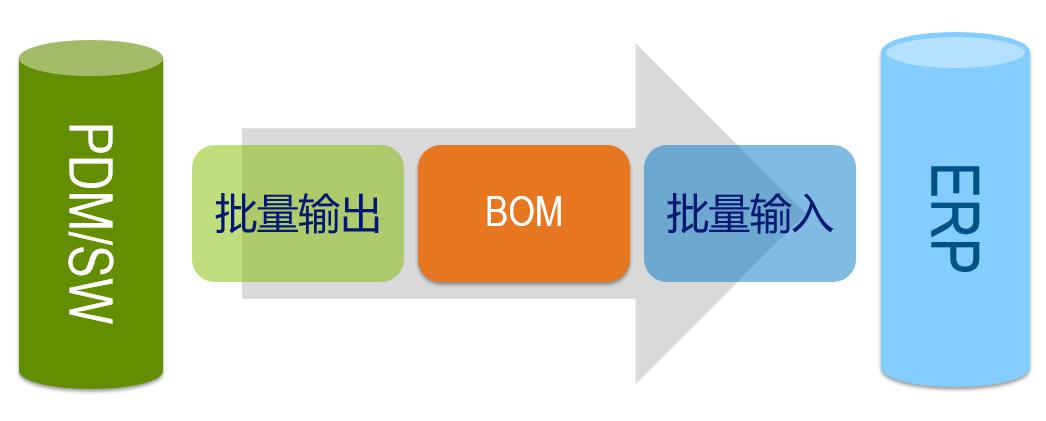

 ERP接口的技术本质是批量输出与批量输入。

● SW输出的是BOM信息

     ▷通过接口从数据库中读取物料信息

     ▷将读取的原始物料信息进行整理

     ▷将整理后的数据按特定格式输出

● ERP读入的是BOM信息

     ▷按照既定格式读入物料信息

     ▷将读入的物料信息进行检查

     ▷将合格的物料信息写入ERP数据表

● 接口的技术本质是数据库的读和写

     ▷批量自动输出

     ▷批量自动输入

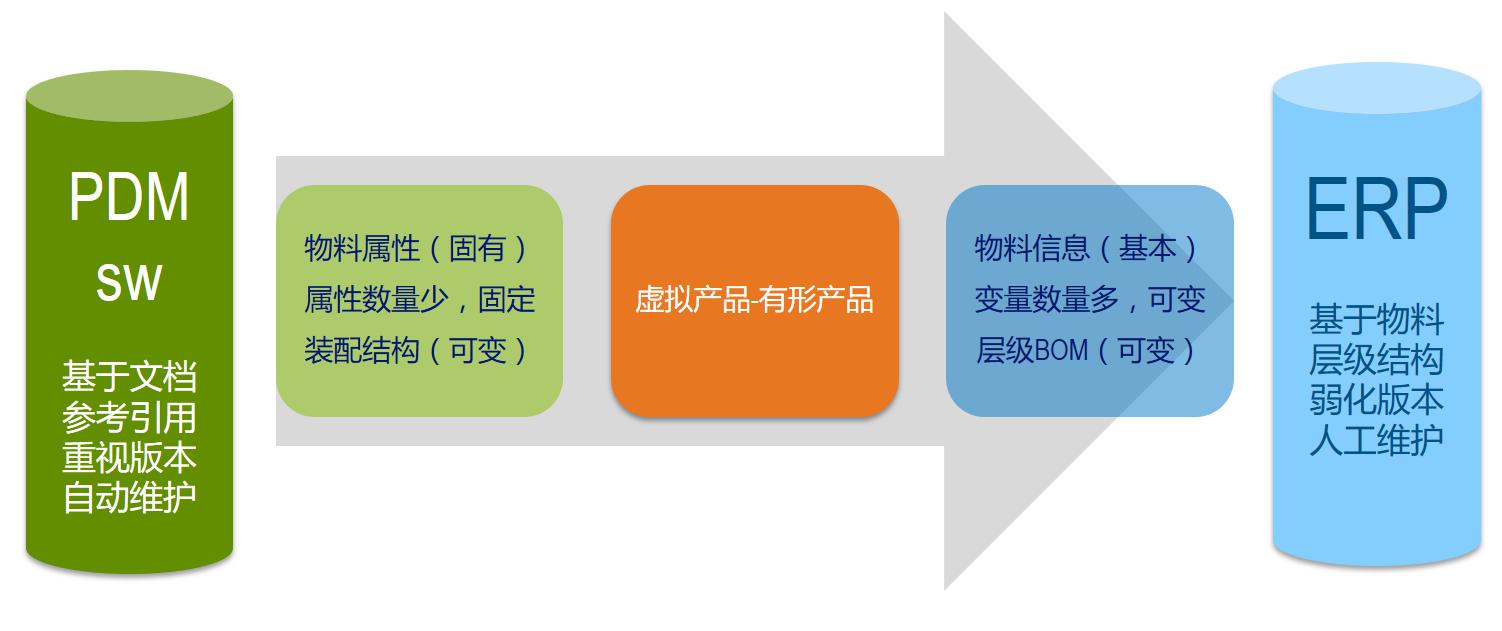

设计数据BOM与ERP的BOM的区别

● 设计数据输出的BOM特点

     ▷字段值直接来自于物料模型属性变量(固有信息,不可变)

     ▷结构层级直接来自于装配体的参考引用(即结构树)

     ▷数量来自于当前层级同一物料的引用数

     ▷所有物料都有版本(零件、装配体),版本反映在引用关系上

● ERP输入的BOM特点

     ▷物料本身的基本信息(称之为主数据或基础数据)

         ☞此信息不轻易改变,物料号是重要变量(唯一)

     ▷物料间的关联信息(称之为BOM数据,有的还有BOM主表和BOM子表之分)

         ☞引用和包含关系,引用数量

     ▷物料的可变信息(在特定条件下的特定信息)

         ☞类似工位、库存、采购价格等


设计数据与ERP接口要解决的4个问题

● 格式约定

     ▷可直观的采用Excel方式定义模板,约定物料数据呈现的格式,写入中间表

     ▷字段名、字段值、字段顺序等

● 基础数据

     ▷SolidKits将BOM中的基础数据拆分出来单独存放

     ▷将约定的字段值尽量准确完整的写入

● BOM数据

     ▷SolidKits将BOM数据按照ERP的结构层级重新输出

● 对接形式

     ▷中间数据表(可读性好,效率高,常用,推荐)

     ▷中间数据文件Excel(可读可可操作性好,可用于人工再次修改)

     ▷中间数据文件XML(可读性差,不推荐)

     ▷Webservice(对数据规范性要求极高,不推荐)

     ▷调用ERP专用接口直传(对数据规范性及维护人员水平要求极高,不推荐)


除了ERP接口工具,SolidKits还有更多这对设计自动化、管理规范化的工具,欢迎了解并申请试用。
