SolidKits自动化设计完整流程
上次给大家介绍过SolidKits.Autoworks软件如何实现快速改型设计，文章最后小编给大家留了一点悬念，之后小编就收到了很多留言，大家都很关心SolidKits.Autoworks软件中上次没介绍到的那几个按钮到底有什么用，所以，这次小编就来为大家答疑解惑。
小编这次给大家介绍的是SolidKits.Autoworks的完整设计流程，让大家一次爽个够。话不多说，直接上干货：

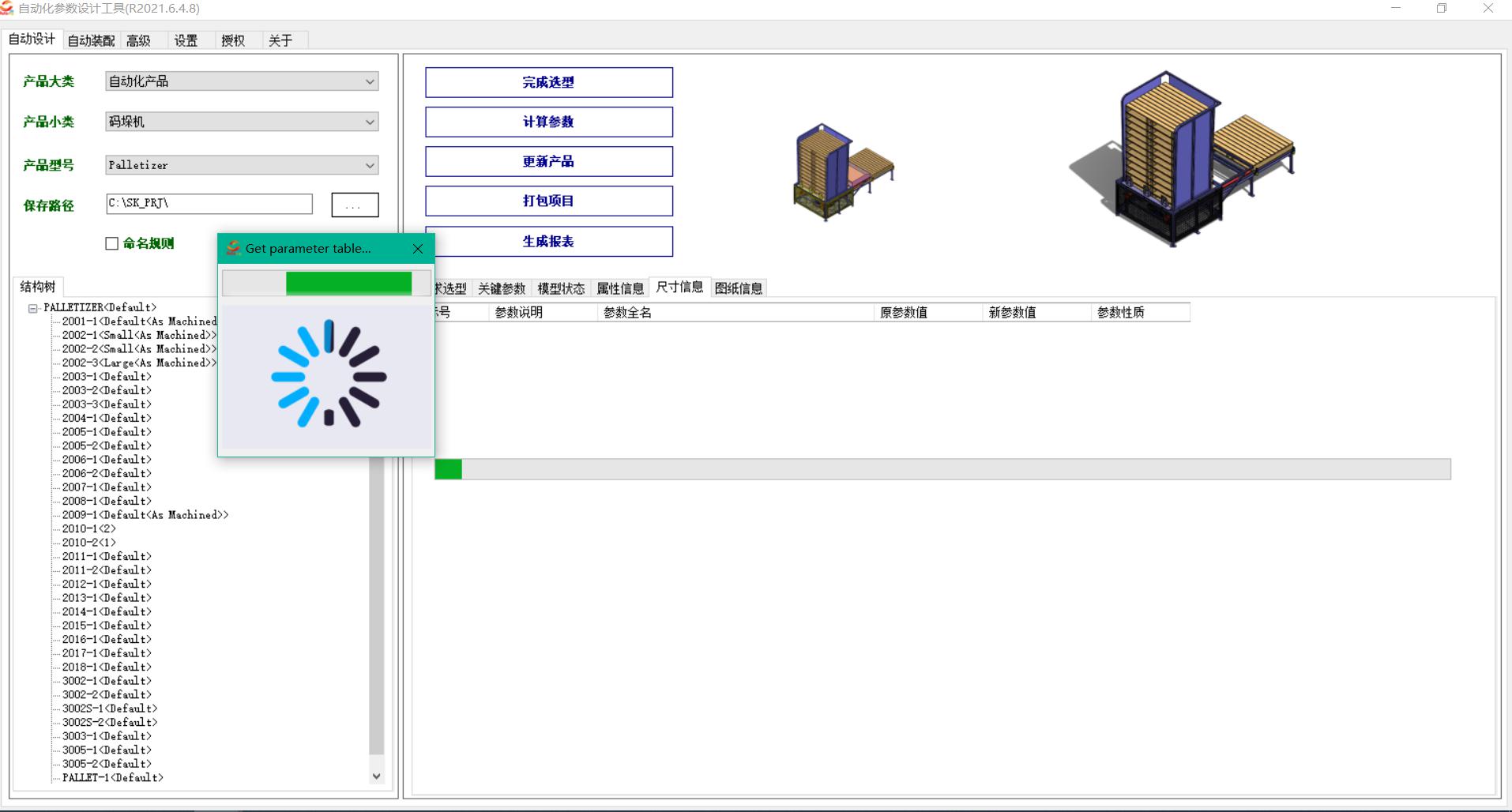

1）通过菜单选择或者关键字选择，快速定位到我们要改型的产品，后台自动打开模型；

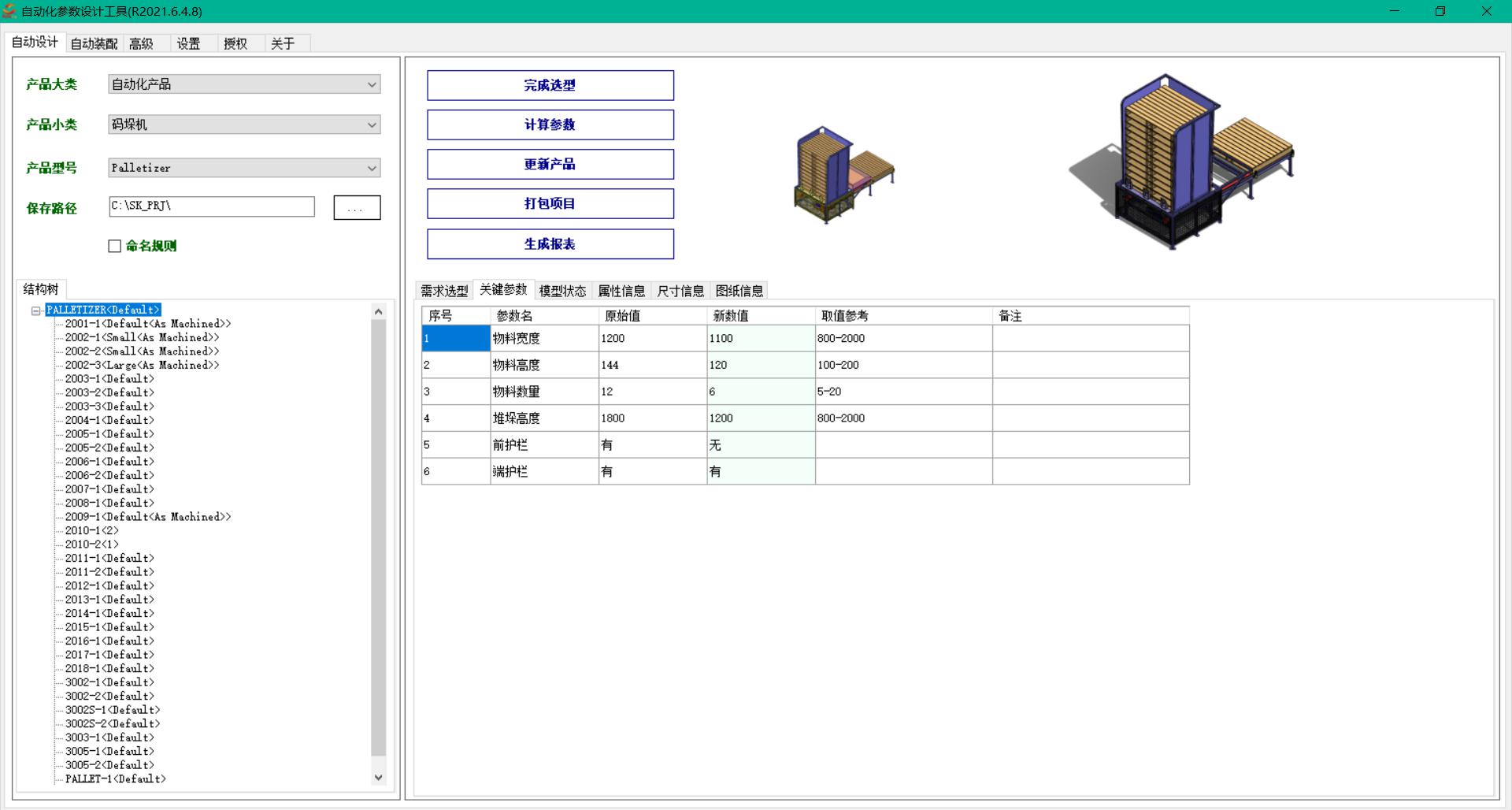

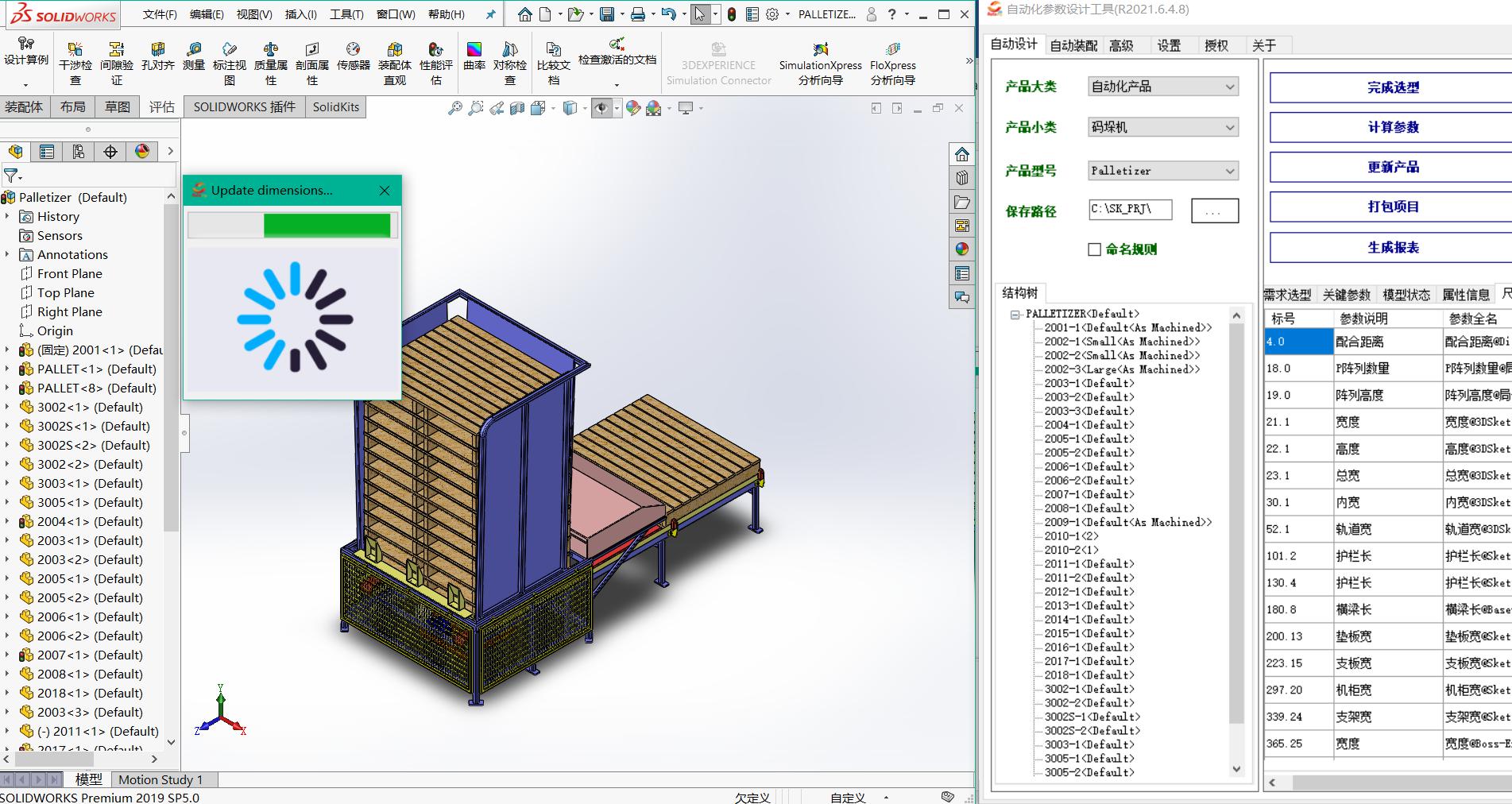

2）输入关键的技术参数，并点击【计算参数】；

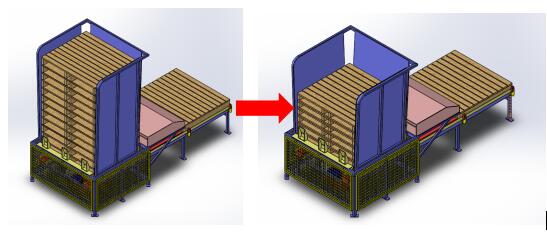

3）点击【更新产品】，一键完成模型及图纸的更新；

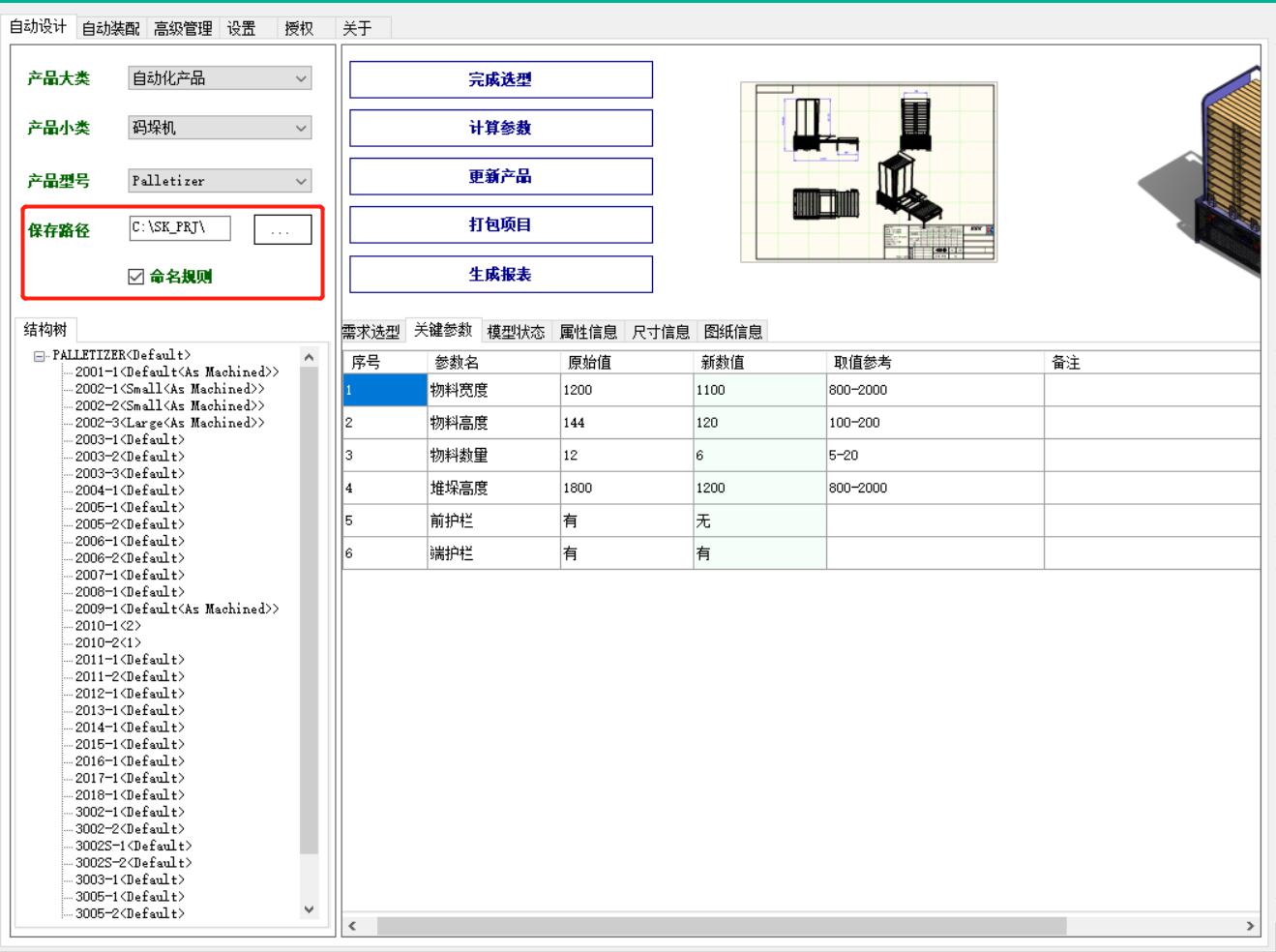

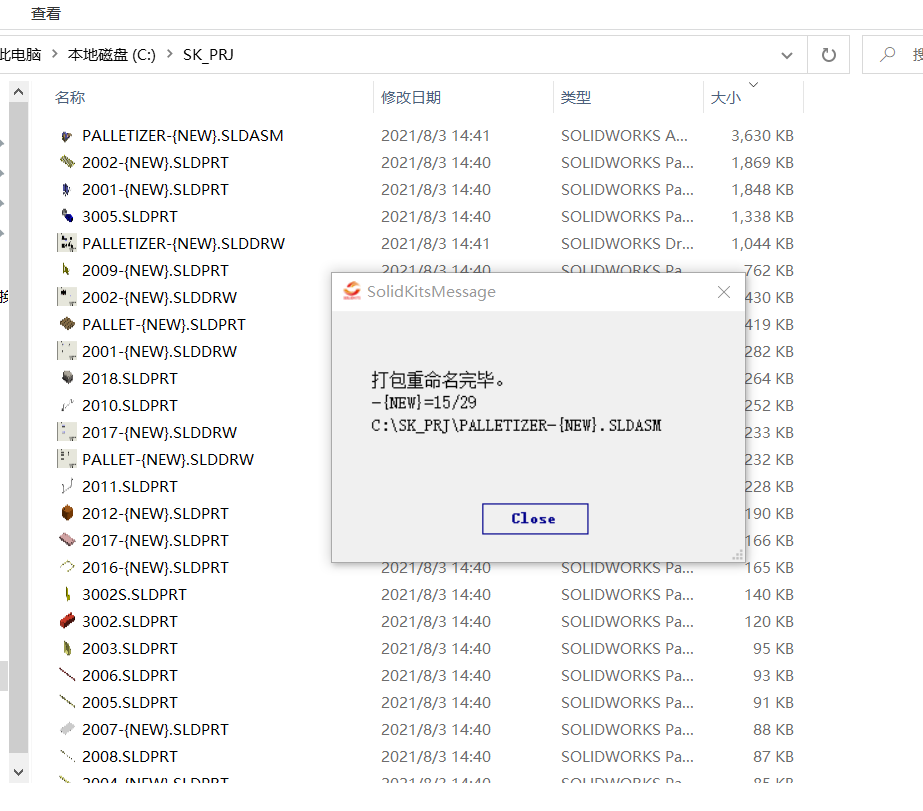

4）勾选【命名规则】，选择打包路径，点击【打包项目】，新模型将打包到指定位置，并将有变化的零件、装配体进行重新命名；

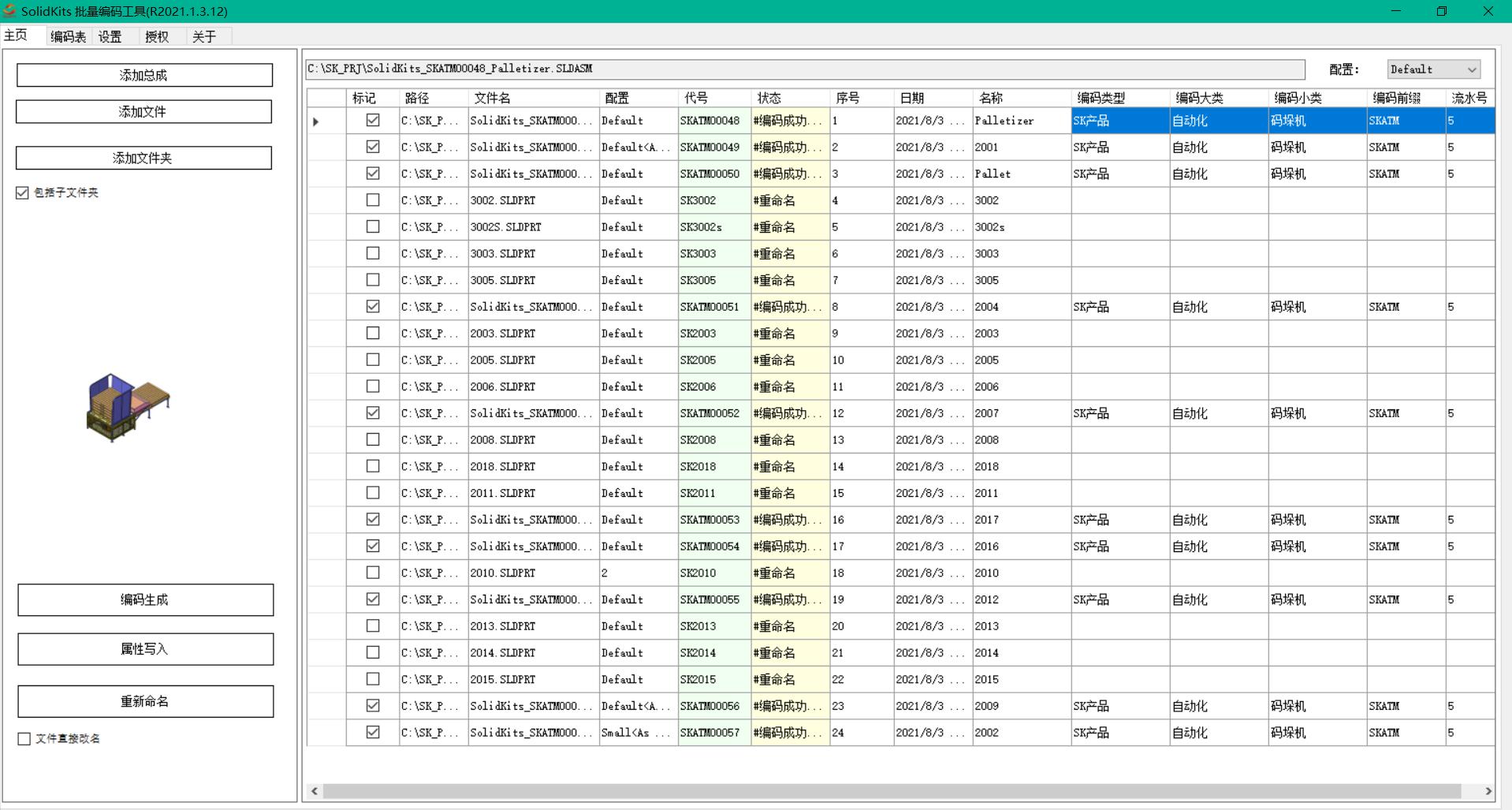

5）自动打开编码工具，更改的零部件自动勾选，按照编码规则进行编码、写入属性、重新命名；

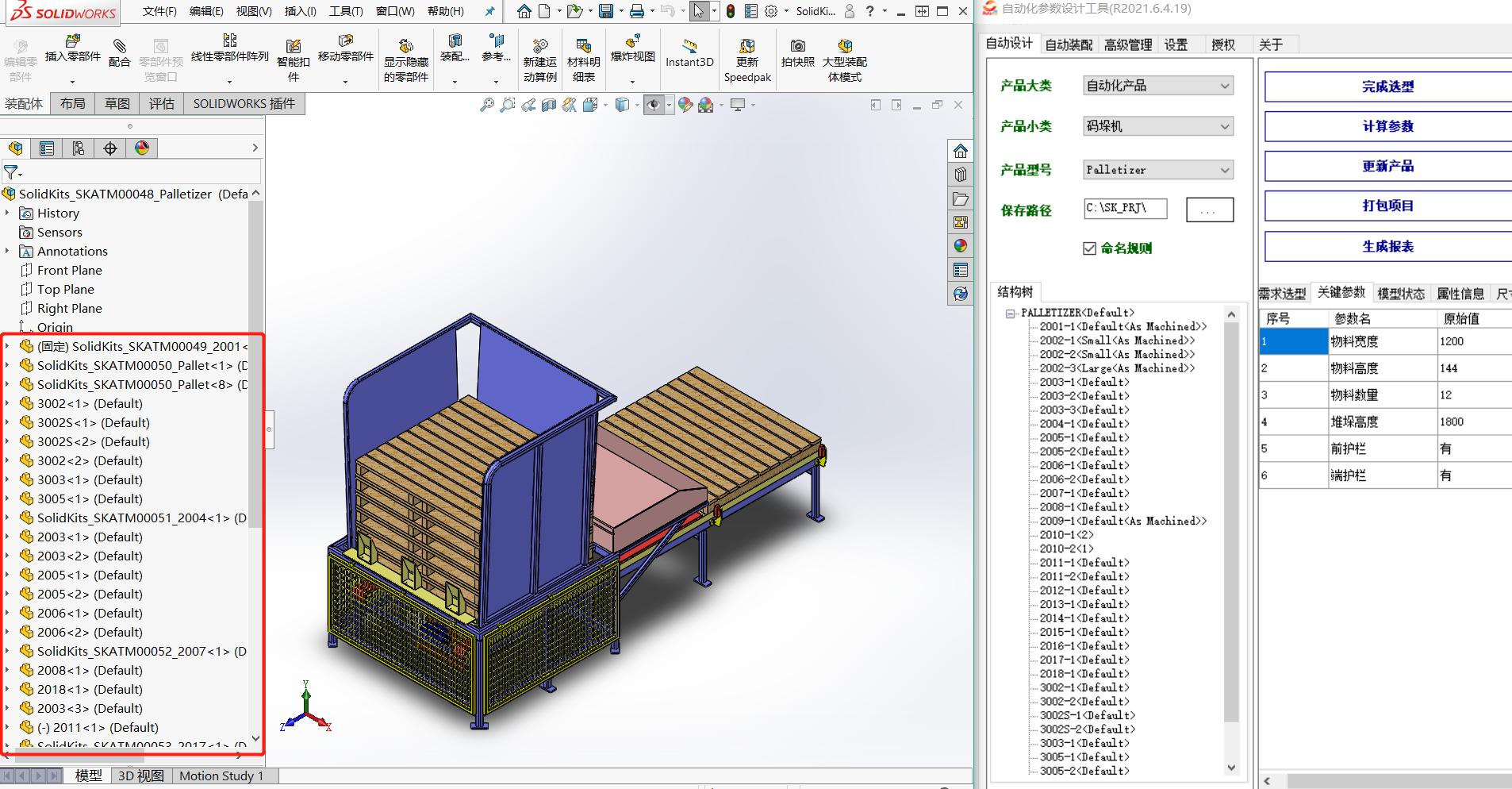

6）打开重命名后的装配体，验证文件的关联性，重建保存装配体，点击【生成报表】；

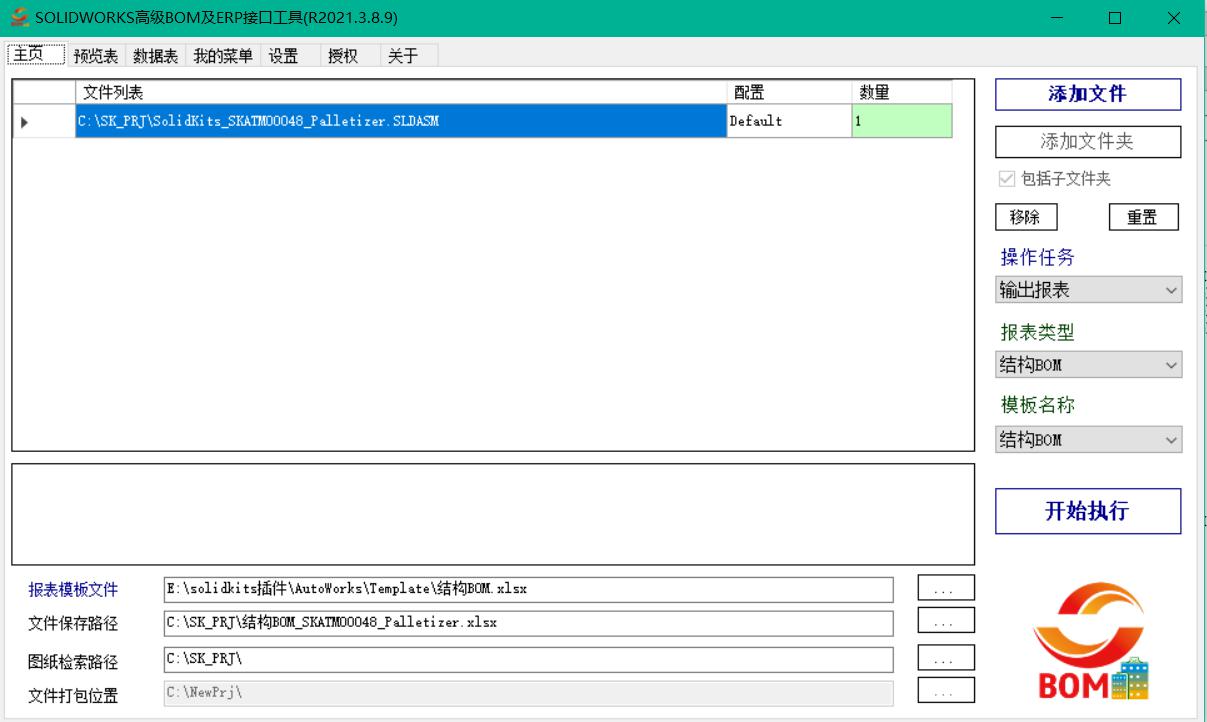

7）自动打开BOM工具，选择要输出的BOM模板，点击【开始执行】，在预览表中查看信息是否完全，最后导出excel文件。

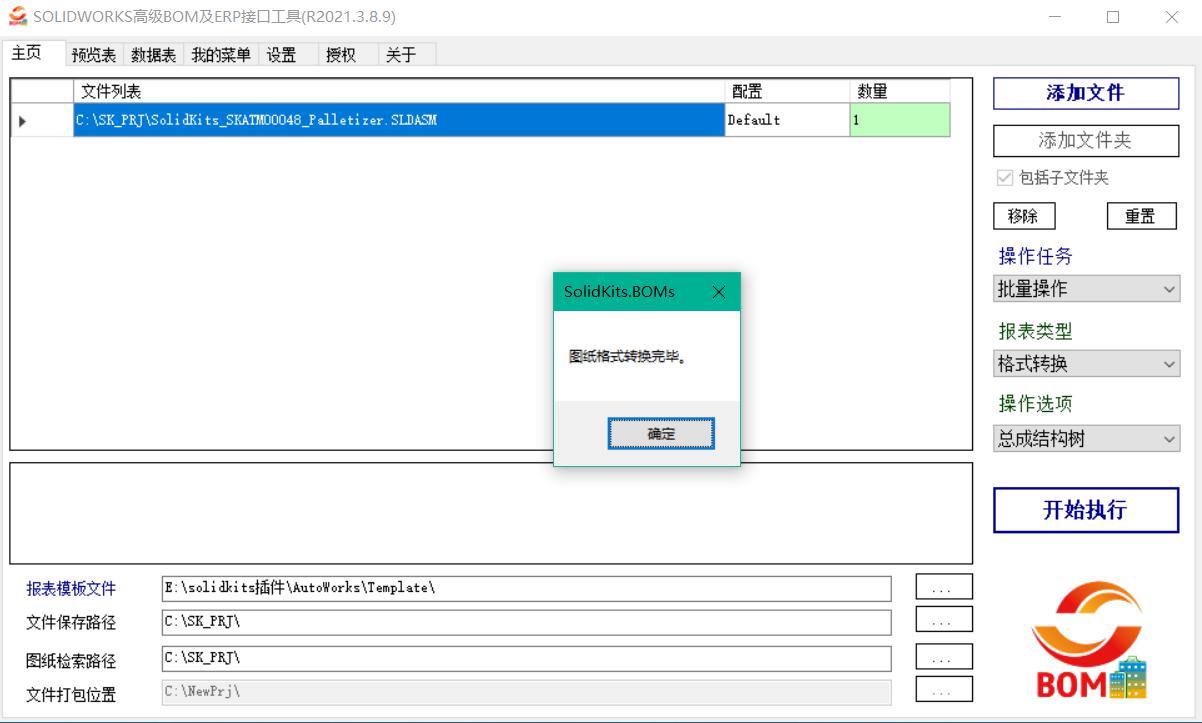

同时，还可以使用SolidKits.BOMs工具将工程图批量转成PDF格式，按照下图选择类型，点击【开始执行】即可完成图纸的格式转换。
SolidKits.Autoworks自动化设计的整个流程就给大家介绍完了，感兴趣的、想了解更多的小伙伴们，可以联系我们哦！
