SOLIDWORKS参数化设计方法

三维建模软件本身的设计思路就是参数化设计的思路,我们所定义的尺寸都是作为驱动尺寸而存在的,只要改变尺寸的大小,模型的大小就会相应的发生变化,这也是参数化设计的基础。下面我们一起来了解下SOLIDWORKS自动化参数设计方法。

在SOLIDWORKS中使用尺寸驱动方式最多的就是配置,配置可以让我们在单一的文件中对零件或装配体生成多个设计变化,通过切换不同的配置,来表现出产品的不同状态。因此通常应用于相似产品和系列化产品的设计中,它的优点就是比较直观,切换配置后看到的就是我们想要的,而且还可以大量减少模型创建时间,从而提高工作效率,它所有的参数都是保存在设计表中的,维护起来也比较简单。但是如果建立了很多配置,就会使模型文件变得很大,影响大装配体的性能,而且由于配置可变化的规则有限,因此它并不适合规则复杂、模型数量多的产品。


在SOLIDWORKS中还可以使用逻辑驱动的方式,逻辑主要是应用方程式来定义,在模型中定义了全局变量之后,使用函数以及方程式将全局变量与变化的参数进行关联,通过控制全局变量值来实现模型的变化。它的优点是主参数管理方便、使用函数及方程式支持的逻辑更多,同样的如果模型中的方程式有很多的话,会对模型的打开速度、大装配体的性能产生影响,而且方程式中支持的函数类型也是有限的,因此它更适合于逻辑变化相对简单、模型数量不是很多的产品。


还可以使用Excel宏驱动的方式来实现产品的参数化设计,Excel中支持的函数和方程式就很多了,因此它可以支持规则较复杂的产品,但由于Excel中的所有数据都需要人工来添加,如果模型数量比较多的话,就会需要大量的时间来输入所有模型的参数数据,因此这种方法并没有普遍被使用。

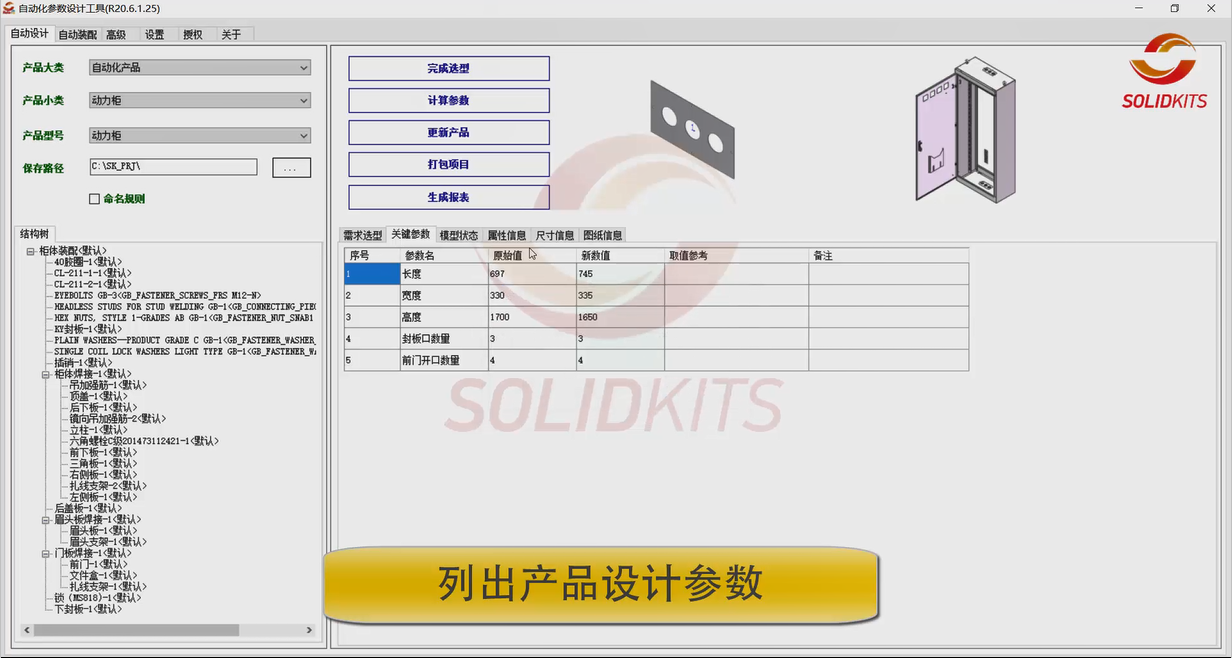

再有就是使用程序来实现了,通过API接口来实现参数的传递。比如SolidKits.AutoWorks软件,就是通过API接口来自动提取模型的参数信息,包括设计树、模型尺寸、特征等,再将参数表的信息通过API接口返回到模型中去,从而实现产品的自动化参数设计。
