SOLIDWORKS如何快速插入标准件

很多人喜欢用SOLIDWORKS ToolBox工具来插入标准件,因为使用起来简单方便,直接在界面右侧选择好型号,拖拽到视图区域,定义好规格即可。

可是大部分的公司都有自己的标准件库,因此不能使用ToolBox来插入标准件,这时候我们怎么才能快速的插入标准件呢?其实自己的标准件库也是可以实现ToolBox那种方式来插入装配体中。

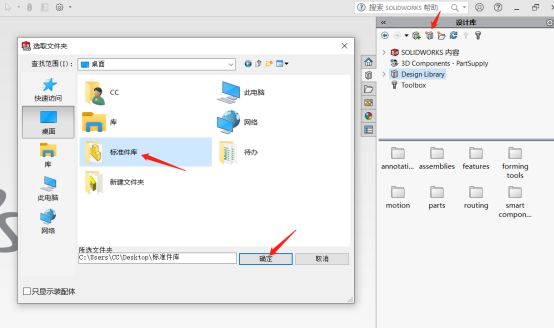

首先将标准件库添加到软件任务窗格中的设计库中,方法如下图所示。

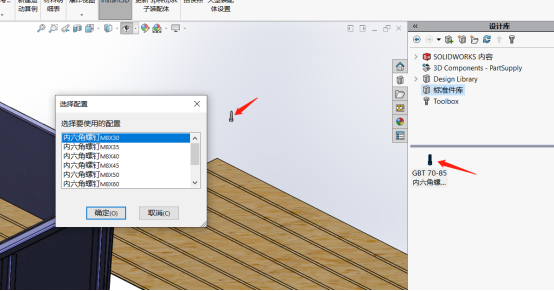

将螺钉拖入到装配体中,就会提示我们选择螺钉的规格配置,选择好规格,确定就可以使用啦!

SOLIDWORKS PartlibPlus.png

这样,我们就可以像ToolBox库一样使用标准件库啦,怎么样是不是很简单!

我们在日常设计中,都离不开紧固件(包括螺钉、螺栓、垫片、螺母等),而且紧固件的数量相当的多。虽然紧固件的添加大多数情况下无需重新建模,只需要使用Toolbox库或其他库直接拖拽就行,但是仍然在规范建库、手工安装、人工汇总三个环节需要耗费大量人工,并对复杂装配体的性能产生影响。

SW标准件增强插件-SOLIDWORKS PartlibPlus是一款针对SOLIDWORKS 3D模型的虚拟标准件智能汇总发布的实用工具。即在无需安装标准件,只需要定义安装孔,即可实现标准件统计、汇总发布的要求,可以一键输出包含标准件完整信息的结构BOM、汇总BOM;同时可大大提高大型装配体的操作性能。另外,solidworks标准件插件工具,可以方便快捷的建立、维护企业的标准件虚拟库(无需创建实体模型),并可以快速分发、统一部署,形成企业统一规范的设计环境。
