SOLIDWORKS建立参数化模型基本原则
我们都知道SOLIDWORKS软件本身的建模方式就是基于参数化的，但是要实现参数化可不是随便怎么建模都可以的。我们这里所说的SOLIDWORKS参数化主要针对系列化的产品，可以通过参数修改，实现产品变更。
系列化的产品特点就是有相同的逻辑，结构类似，最简单的比如可以直接通过长宽高的修改，来完成整个模型的变更。这个时候我们建立参数化模型的基本原则有：

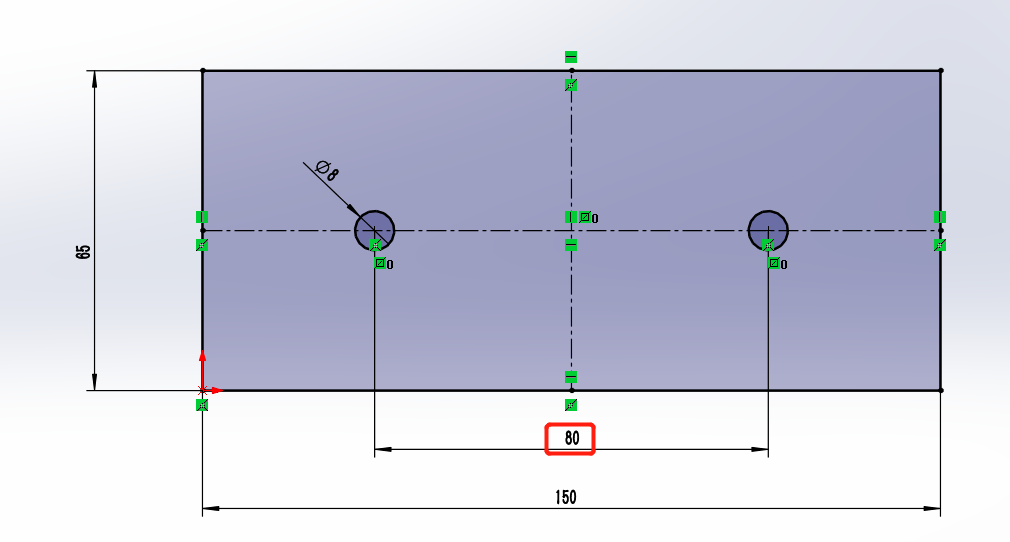

1、绘制零件时，考虑设计意图，比如下图中，我们需要关联变化的是孔间距的尺寸，那我们在进行尺寸标注时，就标注孔间距，而不是孔距边的距离。

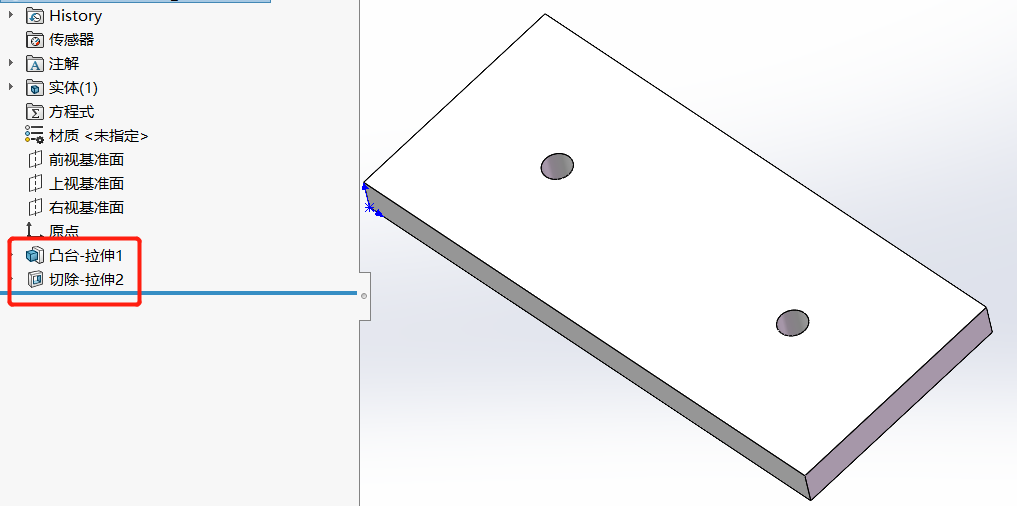

2、假如上图中的两个孔，在一定情况下会没有，那我们在建模时，就不要在一个拉伸中将孔做出来，而是先拉伸凸台，再去做孔的切除特征。
3、将产品分成多个模块，将标准模块作为一个整体来进行装配，这样便于后期模块的替换。
4、涉及到零部件替换的，在做配合关系时，尽量使用基准面或基准轴。
5、涉及到阵列的，要考虑会不会有间距不一致的情况，如果有，那就不能用阵列了。
以上，是SOLIDWORKS参数化建模的一些基本原则，当然针对具体的模型，建模方式需要注意的肯定不止这些。如果大家有什么疑问或者经验，欢迎与小编交流哦！
