SOLIDWORKS如何建立参数化机柜

SOLIDWORKS是一款功能强大的三维机械设计软件系统,它由多个功能模块组成,每一个功能模块都有自己独立的功能。主要模块包括草图绘制、零件设计、装配设计、工程图模块、钣金设计、焊件设计、模具设计等。

SOLIDWORKS软件还可以进行参数化设计,这需要我们在设计模型的时候考虑其设计意图,并且整理出全局变量,将模型参数与全局变量进行关联。在本文中,我们将介绍如何通过AutoWorks软件实现机柜参数化。

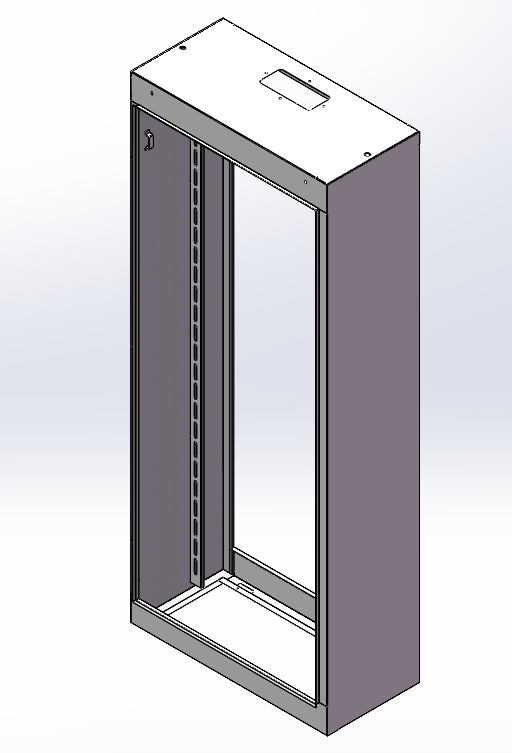

1)创建机柜的基本形状,使用基本建模命令或钣金模块命令均可,最后装配起来;

SOLIDWORKS参数化设计工具

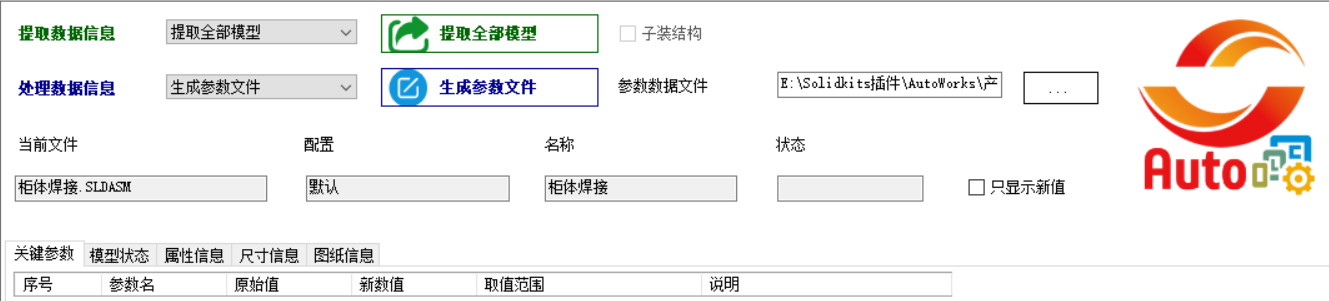

2)使用SolidKits.AutoWorks自动化参数设计软件的参数提取功能,将模型的参数提取出来;

SOLIDWORKS参数化设计工具

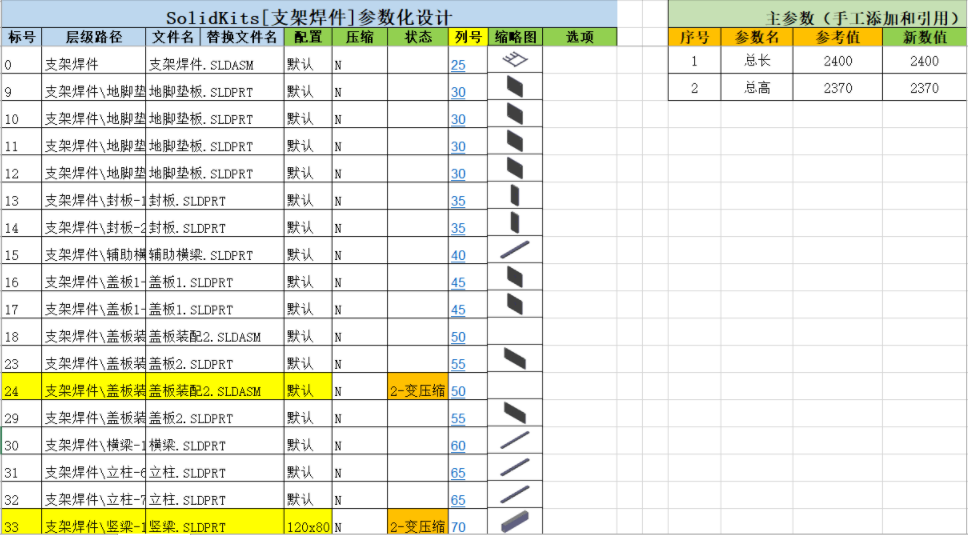

3)构建参数表,设置主参数,如“高度”、“宽度”、“深度”,将相关模型参数与主参数进行逻辑关联,实现通过主参数来控制模型的变化;

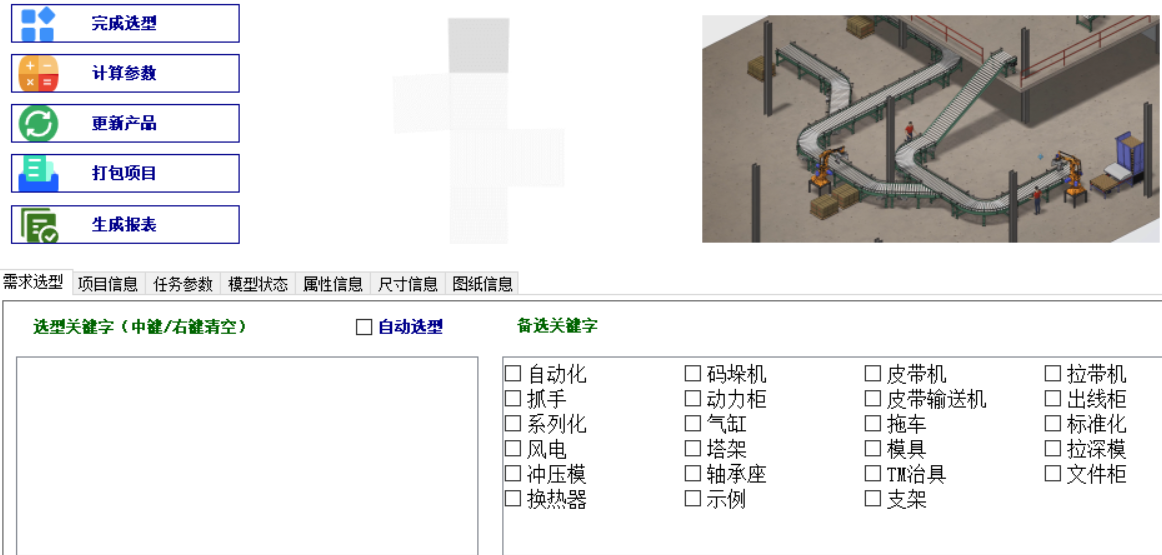

4)将构建好的模型及参数表导入到AutoWorks软件中,即可使用它进行参数化设计;

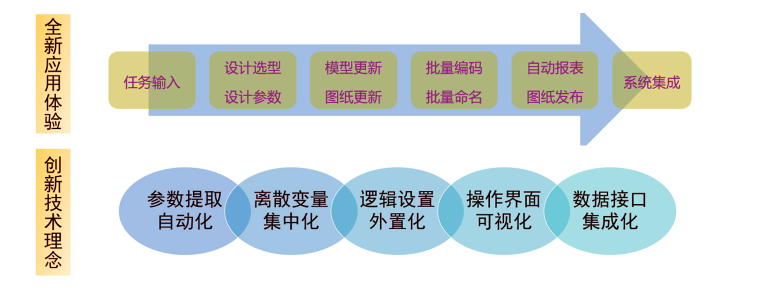

SolidKits.AutoWorks是一款设计自动化软件,其核心是参数化设计工具。使用者仅仅通过输入任务参数,即可自动完成整个设计改型流程的所有工作任务,生成图纸、BOM等完整交付物,而且可以与其他系统进行集成,比如PDM/ERP/MES等。


SolidKits.AutoWorks参数化设计工具
