SOLIDWORKS文件如何实现分类打包
SOLIDWORKS的打包功能可以将装配体中的所有零部件及工程图纸全部打包到一个文件夹中,这样方便工程师们将模型分享给其他同事。
也有时候,我们想要将设计好的模型分类来进行存储,常规的方法就只能是自己新建文件夹,将同类型的文件放进去,这样操作的缺点就是,只有该模型的设计人员才能够比较方便的进行分类,而且花费的时间也不短。
今天我们就来介绍一下,如何借助SolidKits.BOMs工具来实现快速分类打包。

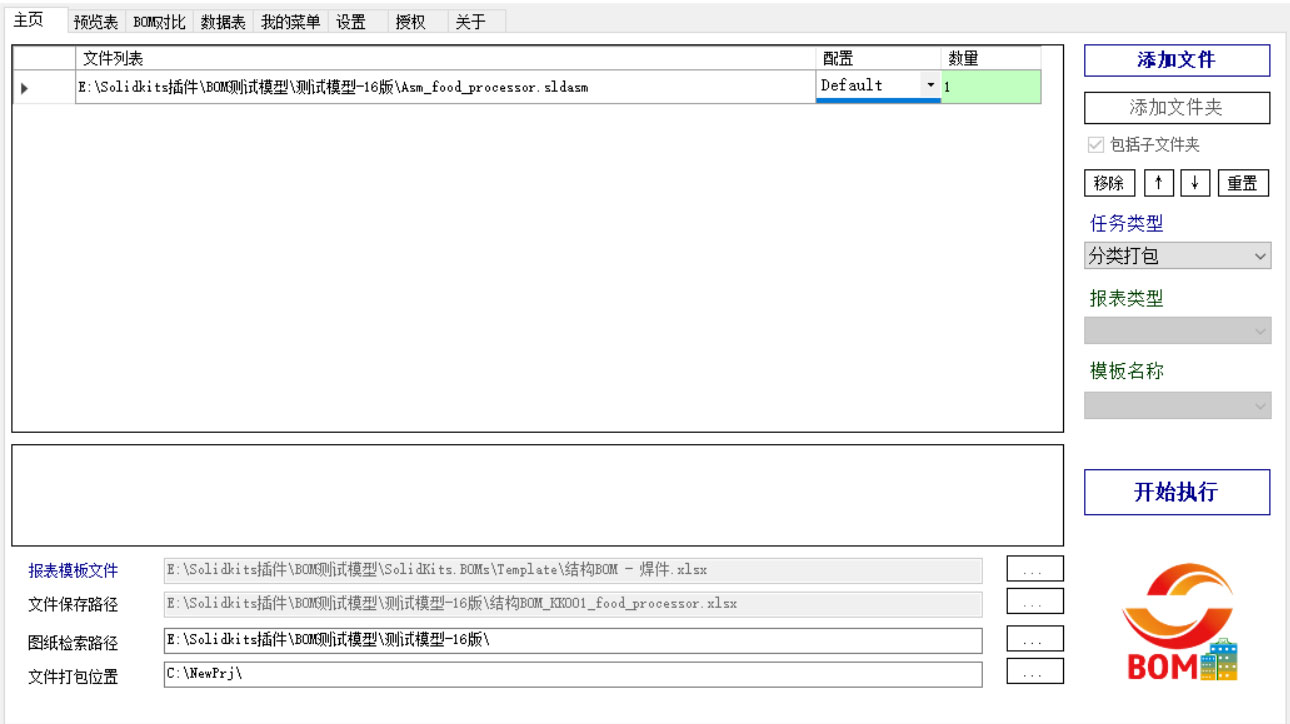

使用方法其实非常简单,第一步添加文件,第二步选择分类打包,第三步点击开始执行。

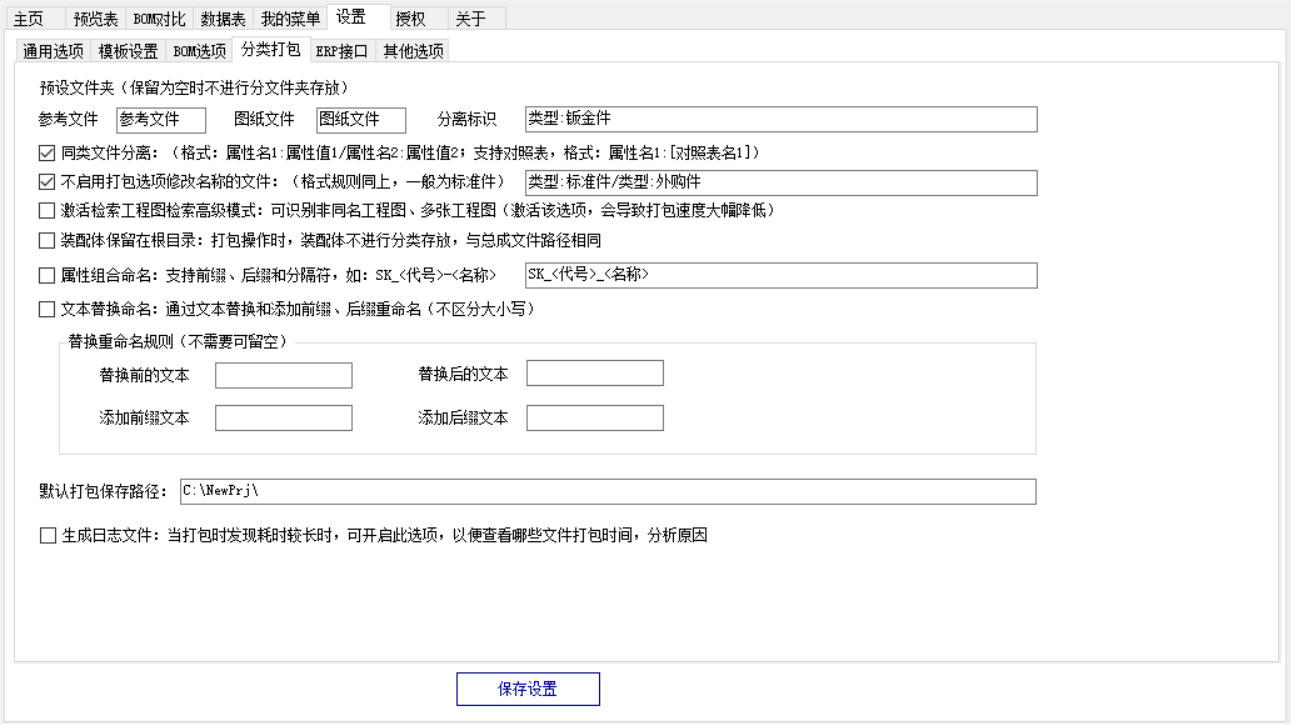

接下来我们再来看一下,它是如何进行分类的。在软件中的设置中有分类打包的选项卡,参考文件要放到哪个文件夹里,就在参考文件的后面填写文件夹的名字,图纸文件要放到哪个文件夹里,就在图纸文件的后面填写文件夹的名字,分离标识后面需要填写的是需要建立哪些文件夹,比如标准件要单独存放、外购件也要单独存放等等,之后,勾选同类文件分离,设置就算完成了。
SOLIDWORKS分类打包插件-SolidKits.BOMs工具
