免费版BOM工具如何修改模板
为回馈新老客户,Solidkits为您提供SolidKits.BOMs工具-自动BOM功能免费下载使用,无需授权可直接使用,界面友好,即使是初学者也能轻松上手!
点击下方链接下载安装包(根据SOLIDWORKS版本选择合适的安装包下载)
链接:https://pan.baidu.com/s/1vtk6dkTG_-exikJIKOF23w?pwd=3v93
提取码:3v93
免费版BOM工具与付费版BOM工具使用方法一样,只不过在定义模板时不需要修改EXCEL模板,直接在软件中操作即可,因此免费版BOM不能将模板直接分发给别人使用。下面我们就来看一下,软件中如何定义模板。
免费版BOM工具无需注册,打开即用,在设置页面的标准模板里,我们能够找到【选择报表类型】及【定义模板名称】,在【选择报表类型】中选择要定义的模板类型,结构BOM或者汇总BOM,在【定义模板名称】中选择软件自带模板,下方就会显示模板详细信息,如下图所示。

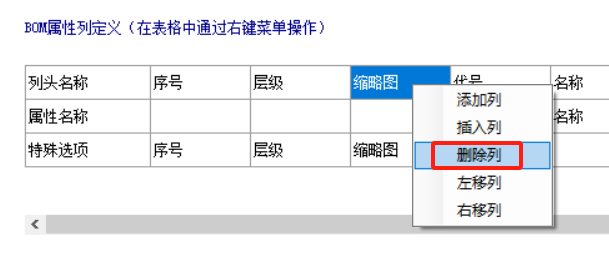

我们直接在自带模板的基础上修改,不需要的列可以直接右键删除,比如不需要缩略图,那就在缩略图那一列上右键,选择删除列。

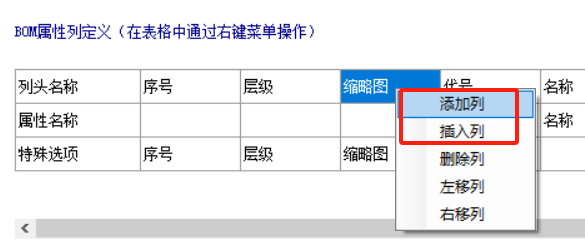

如果需要增加列,那就右键,选择增加列,增加的列会出现在最后一列;选择插入列,则会在该列之前插入一列。

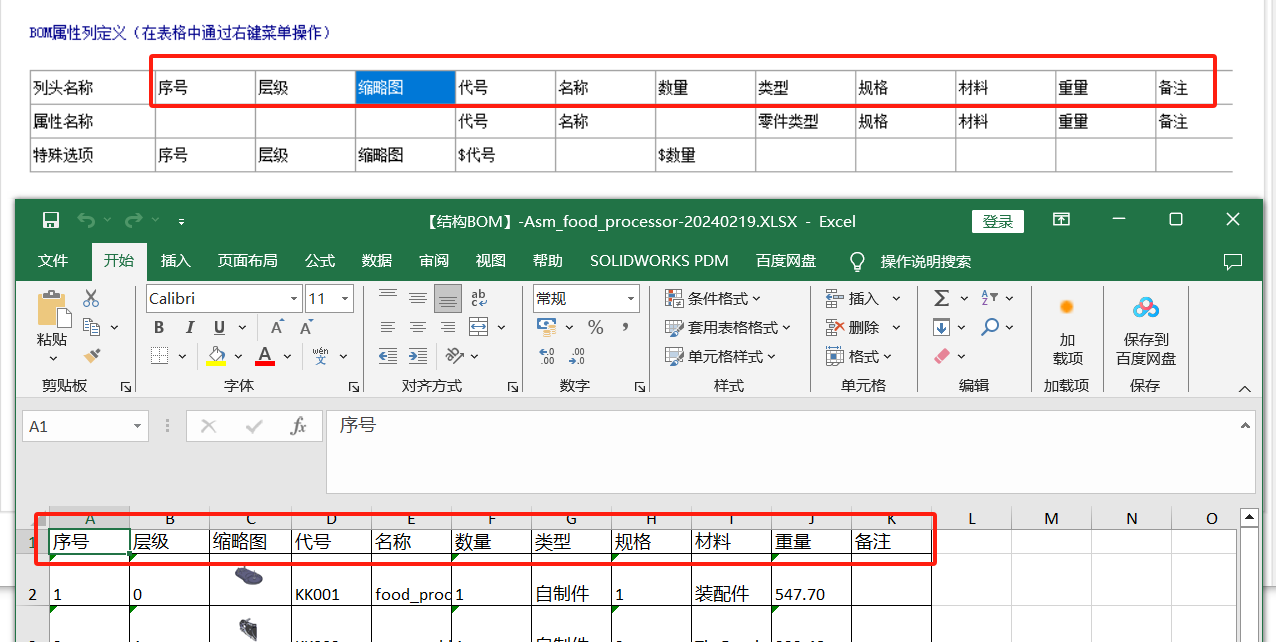

列头信息是指BOM表中的列名,如下图所示。

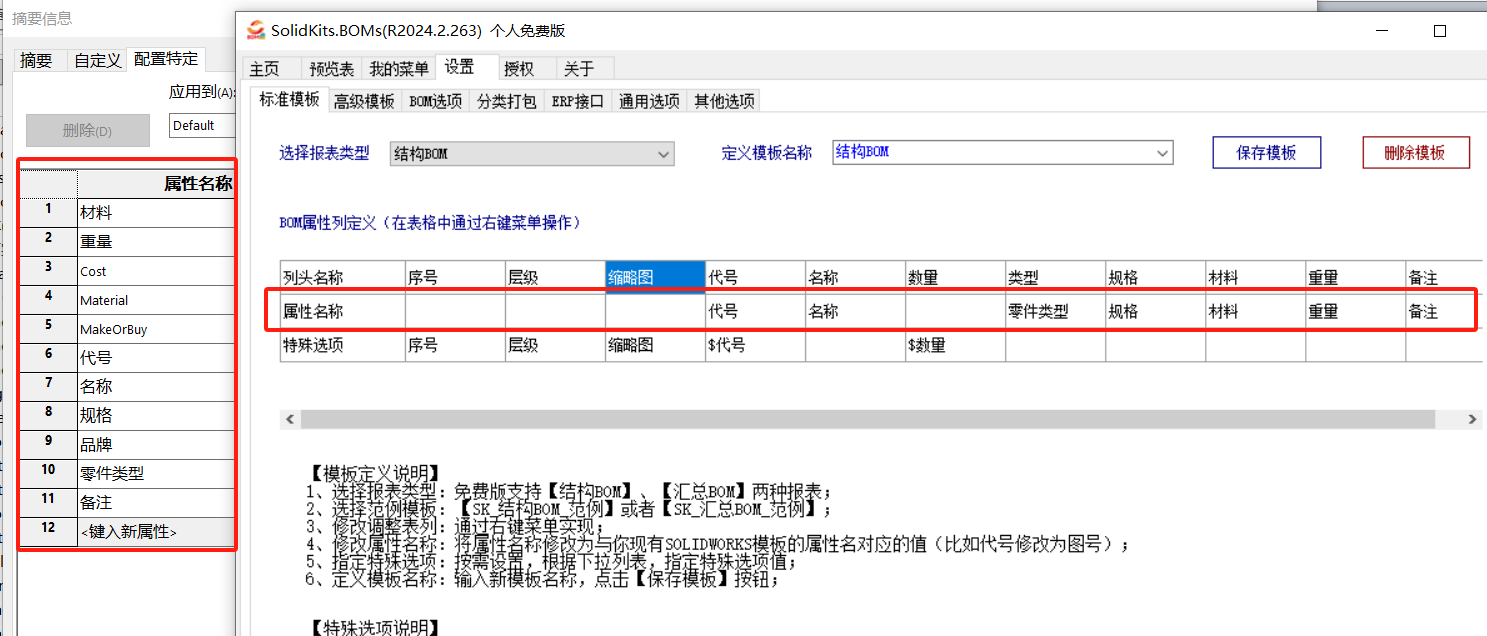

属性名称是指提取的模型中的属性名称,因此只有可以从模型属性中提取的信息,才需要填写,比如模型中有属性代号、名称、材料、重量,那就再对应列写入属性名称,而序号、层级、缩略图等,不能从模型属性中提取,因此无需填写属性名称。
特殊选项中提供了可选项:序号、层级、缩略图、$数量、$代号、单重、总重。
序号、层级、缩略图、数量列,因没有属性名称对应,因此要在特殊选项中对应选择序号、层级、缩略图、$数量。
$代号选项是作为统计汇总的依据,也就是如何区分模型中的零件是否是同一个零件的依据,如果以代号为依据,那代号列下方特殊选项就选择$代号,如果以名称为依据,那就名称列下方特殊选项选择$代号。而且该选项是必选项。

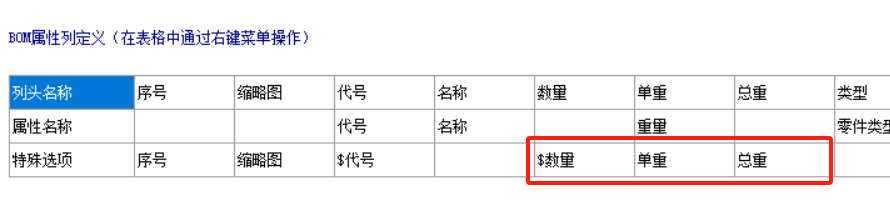

单重和总重是成对出现的,目的是为了计算零件的总重,也就是得到单重*数量。因此特殊选项中单重、总重、$数量都要有,才可以计算出总重。

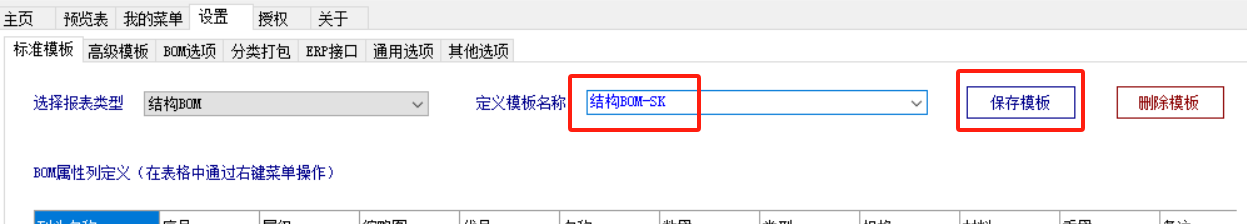

定义好以上信息后,在【定义模板名称】中直接输入新模板名称,比如结构BOM-SK,点击【保存模板】,这样我们的模板就定义好了,回到主页中,就可以选择该模板来输出BOM了。
