SOLIDWORKS三维图如何转成二维工程图
SOLIDWORKS是常用的三维绘图软件，很多企业的设计部门使用它进行设计和出图，但是我们图纸展示的都是二维尺寸，那么SOLIDWORKS三维图形怎么转成CAD二维图呢？其实这一操作是可以实现的，本文为您详细介绍。

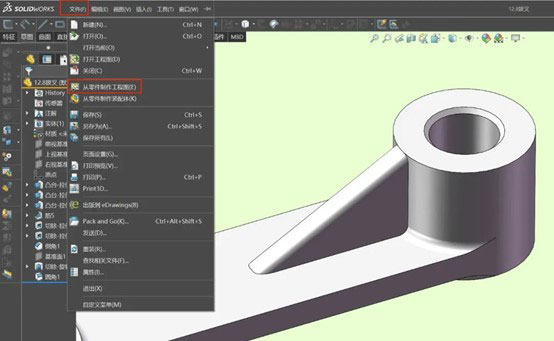

1、SOLIDWORKS打开零件三维模型，并观察分析零件结构，在上方【文件】选择【从零件制作工程图】，根据自身需求选择【工程图模板】，然后确认。

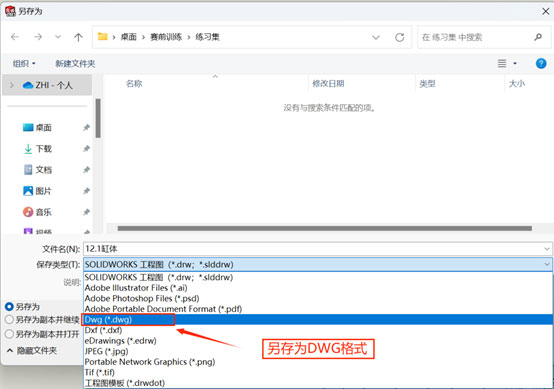

2、将右侧的【基本视图】拖入图框中绘制工程图，通过剖切，局部视图，断面图等等展示其结构，然后进行标注在绘制完工程图后，将工程图【另存为】在格式中选择dwg格式保存，这样就可以直接在CAD软件中打开。
但是这样保存的格式，在打开CAD后常常遇到这样的问题，标注的文字，线性，颜色，比例等乱码图层不分明，这时候我们就需要映射文件来解决这个问题，当然也有其他的方法可以解决，我们在此就讲讲映射文件的使用。
操作方法：

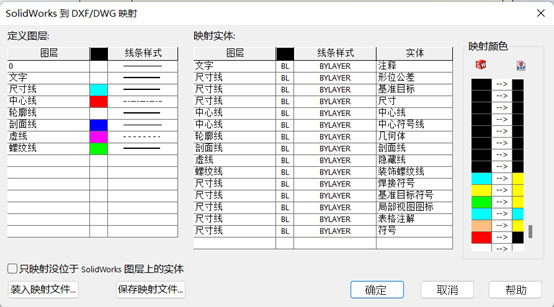

1、需要下载此映射文件，并放在模版的位置即可方便调用。这里分享三个映射模版是为大家举例说明，如果想要进行修改也是可以的。

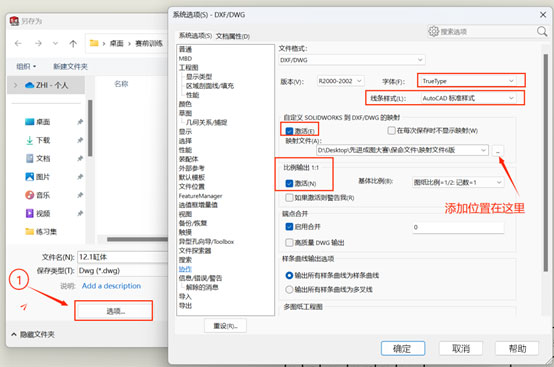

2、在制作完工程图后，点击【另存为】dwg格式，点击【选项】按红色方框修改好配置，选择好映射文件位置，点击确定。
3、在弹框出现上图时，直接点击确认，保存文件即可，之后打开CAD文件确认文件已经转换完成。
