如何使用SOLIDWORKS画齿轮
齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用，故而进行齿轮建模，是练习和掌握建模工具的最好方式。SOLIDWORKS中虽然提供了大量的齿轮模型库，但是有很多时候是不符合我们的需求的，这里我就给大家介绍一种简单的齿轮画法，适合初学者学习使用。此次的例子为齿轮的绘制过程，绘制齿轮的模数为：m=2mm、齿数为：z=40mm、通过计算公式分别为分度圆直径、齿顶圆直径、齿根圆直径。
通过公式计算可得：d=80mm、da=84mm、df=75mm。

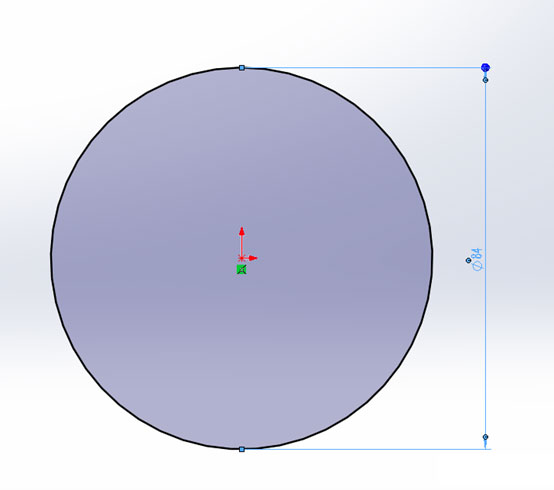

1）选择前视基准面->绘制齿顶圆的圆形

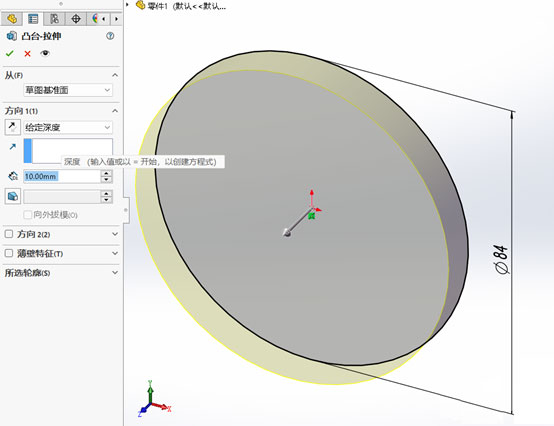

2）选择特征->凸台拉伸->拉伸深度为10mm

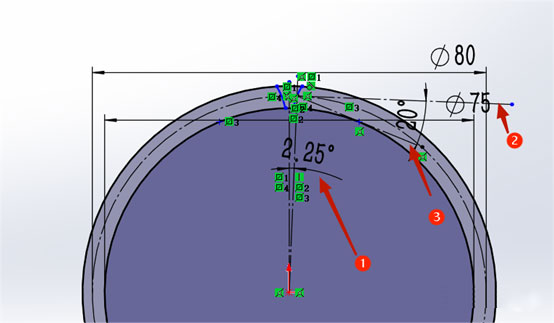

3）绘制如图所示的草图
①绘制角度需要通过360/z/4计算（z为齿轮的齿数）；
②为与分度圆相切的一条构造线；
③由于齿轮的压力角为20°所以需要绘制一条与②夹角为20°的直线；
此时③与齿轮的分度圆有两个交点，绘制圆心在此直线上的圆，且圆过这两个交点，利用剪裁功能剪掉多余的部分线条。

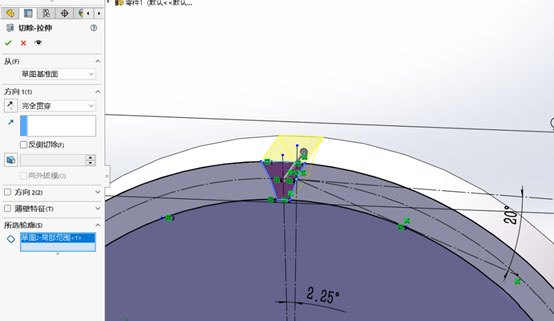

4）选择特征->切除拉伸：方式为完全贯穿

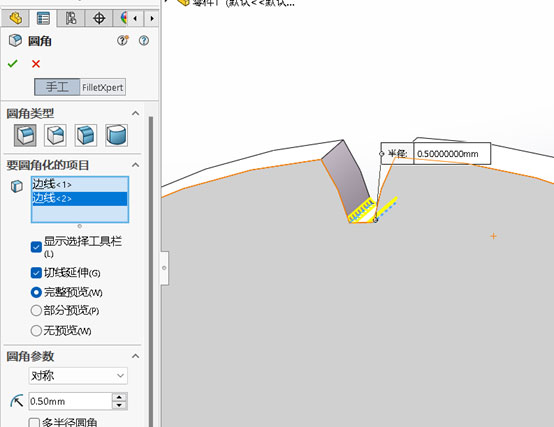

5）选择特征->圆角：设置圆角半径为0.5mm

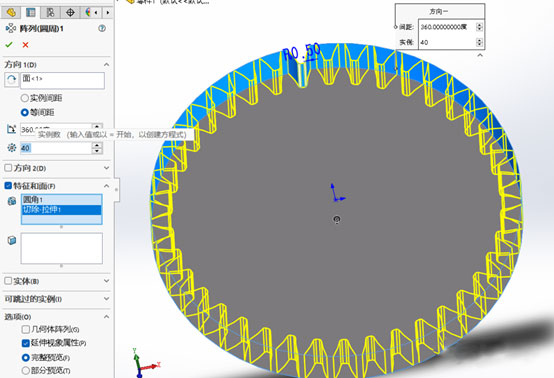

6）选择特征->圆周阵列->设置阵列个数为齿数40个

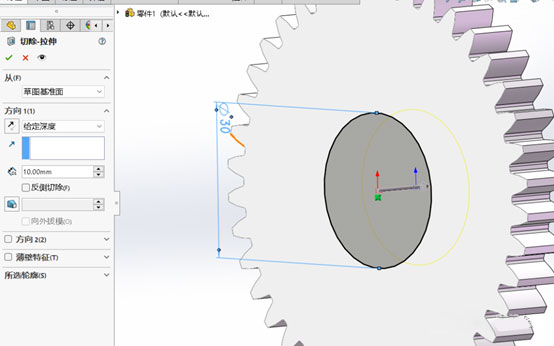

7）绘制圆形并拉伸切除

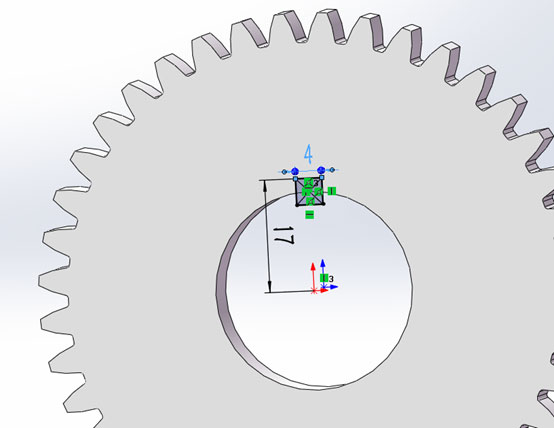

8）绘制如图所示的草图

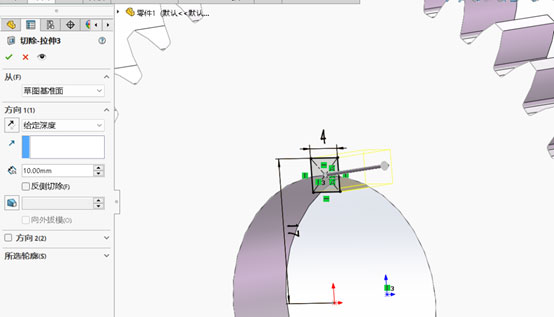

9）选择特征->拉伸切除：完全贯穿

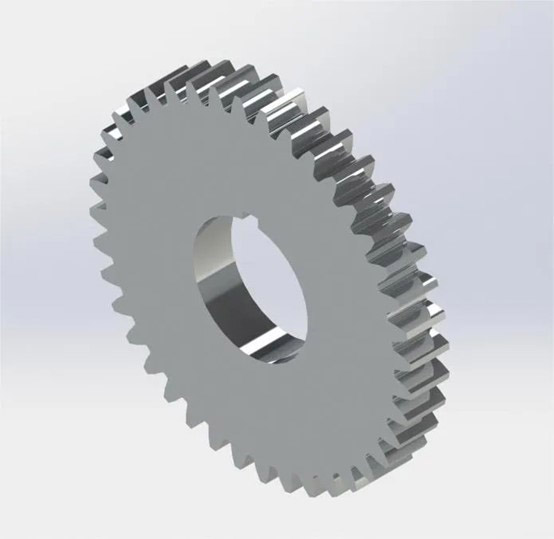

10）对绘制好的图形利用photoview360渲染
完成上述步骤后，您就已经在SolidWorks中成功绘制了齿轮。
