SOLIDWORKS的多实体设计非常灵活而且大大提高了我们的工作效率,特别是利用结构焊件的设计方式,调用焊接轮廓,直接生成型材,也可以采用特征多实体,设计出板材、钣金等多实体零件。SolidKits WeldmentPlus焊件增强工具通过规范轮廓素材、规范属性要求、规范编码规则,就可以一键完成切割清单的生成,包括总重、长度统计,包括编码生成、重码检测,甚至特征实体的下料尺寸、PLM的接口集成,都可以实现。

申请免费试用 立即购买

SOLIDWORKS的多实体设计非常灵活而且大大提高了我们的工作效率,特别是利用结构焊件的设计方式,调用焊接轮廓,直接生成型材,也可以采用特征多实体,设计出板材、钣金等多实体零件。

但是,如果不加规范,随意使用多实体焊件功能,您可能在出图和生成明细的时候遇到困难。虽然焊件可以生成切割清单,但是清单属性不一定符合企业明细要求,另外还需要人工添加属性,非常麻烦。甚至,切割清单中,总重的获取也是个问题。

其实对于多实体焊件设计,有一套行之有效的方法,通过规范轮廓素材、规范属性要求、规范编码规则,就可以一键完成切割清单的生成,包括总重、长度统计,还可实现编码生成、重码检测,甚至特征实体的下料尺寸、PLM的接口集成,都可以实现。


SOLIDWORKS焊件增强工具功能:

● 支持插件式访问和独立运行程序访问

● 规范焊件切割清单属性填写、属性规则、保存和分发

● 自动添加全部预设属性

● 自动计算总重、长度

● 自动按规则生成编码

● 支持多个属性进行组合

● 支持编码检测(空码、重码检测)

● 可提取焊件轮廓中的属性(规格、国标等)

● 可识别特征实体,生成下料尺寸

● 可修改并即时更新清单属性值

● 支持PLM接口定制

● 支持参数文件、选项设置

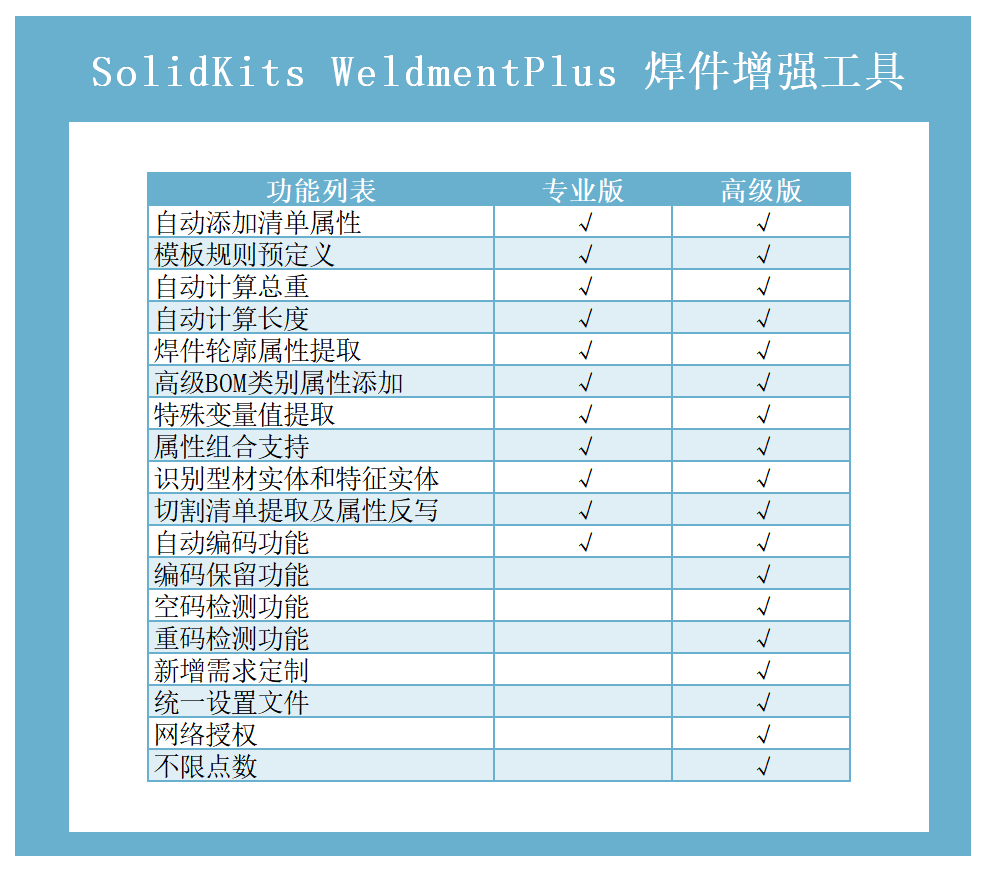

SOLIDWORKS焊件增强工具-SolidKits.WeldmentPlus各版本功能对比:


SOLIDWORKS焊件增强工具



操作演示视频:
