DCC尺寸链计算与公差分析软件为企业提供了一个公差分析与设计的综合平台。产品设计人员和工艺人员通过软件的使用,可以确定合理的基准、合理的分配和制定公差及设计恰当的加工、装配工艺以使产品达到既定的匹配和功能要求,并且通过软件的尺寸链分析及公差虚拟仿真技术对产品的尺寸设计及公差要求进行风险评估及预防,使企业在工程开发阶段就能设计出满足性能、技术质量要求的产品,从而大大提高我们的工作效率,降低生产成本,提高企业经济效益。

申请试用 立即购买

8、提供热膨胀分析功能

材料的热胀冷缩会对零件的尺寸产生影响,现有的公差分析软件只能分析常温下零件的尺寸和公差对产品质量、性能的影响。(而)本系统能设定每个零件的尺寸和公差在不同的温度状态下对产品性能的影响以及提高产品的性能。

DCC尺寸链计算及公差分析

9、多孔装配算法模块:

主要功能:解决多孔装配中最优装配顺序和最短装配路径的分析仿真。

当设备有多个安装孔时,不同的装配顺序会对最终的装配难易程度(合格率)及装配路径长短产生影响,特别是装配孔数多,结构复杂的产品或者是大规模自动化生产中,如果装配顺序选择不合理就会造成装配合格率不高、装配效率低和成本高的问题。仿真平台通过自主研发的工程算法可以计算出各种装配顺序下的装配合格率及装配路径总长度;并进行分析,选出最高装配合格率和最短装配路径的装配顺序,有效解决多孔装配合格率和装配效率的问题,为用户节约成本。如图所示:

DCC尺寸链计算及公差分析

10、数据导入功能模块

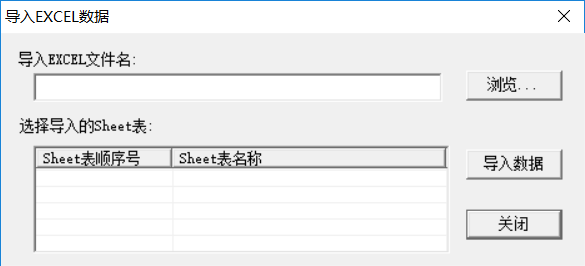

主要功能:可以将EXCEL表格中各组成环的公差信息导入仿真平台进行计算。如图所示:

DCC尺寸链计算及公差分析

11、计算报告自动生成模块

主要功能:可以将尺寸链计算结果自动生成WORD文档,便于后期编辑出处理、查阅、评审、存档等。如图:

DCC尺寸链计算及公差分析

12、根据尺寸链图自动生成约束方程

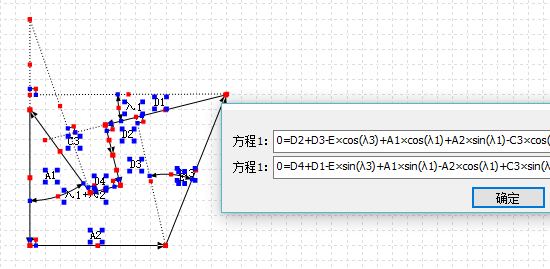

根据产品结构进行尺寸链图方面的建模,不仅仅是简单的数学模型,通常它反应的是具体的工程问题。通过软件的分析,自动生成约束方程,提高工作效率。

DCC尺寸链计算及公差分析

13、基于案例库学习的人工智能形位公差算法模块:

主要功能:形位公差智能化算法,用所见即所得的输入,实现形位公差的综合分析,彻底解决形位公差尺寸链计算的难题,提高工程师公差仿真分析的效率和准确性可以自动处理形位公差及相关要求,帮助用户解决形位公差尺寸链计算的问题。

DCC尺寸链计算及公差分析

14、输入控件模块

主要功能:提供方程组的输入功能及特定方程的输入和设定。
