3DCC是基于三维数模的公差仿真系统,可以将三维数模导入后进行分析计算,更直观便捷。实现了基于PMI的尺寸链自动生成和求解。

立即购买

3DCC是基于三维数模的公差仿真系统,可以将三维数模导入后进行分析计算,更直观便捷。实现了基于PMI的尺寸链自动生成和求解。系统适用范围广,能满足轻重型武器、航空、航天、航海、汽车、电子电器、通用机械、机床设备等大部分的机械制造领域的尺寸链计算及公差匹配性仿真需求。具体功能如下:

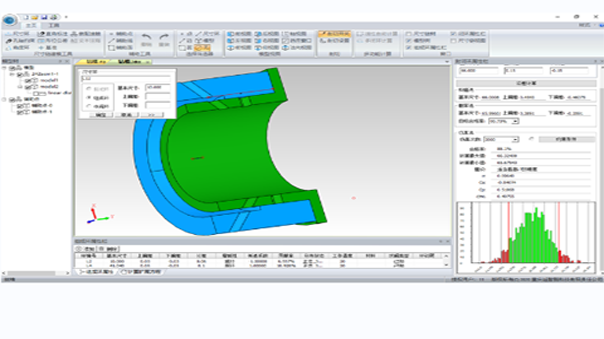

1、基于三维数模的公差仿真分析功能,自动识别PMI信息、自动计算尺寸链;

公差仿真分析公差仿真分析

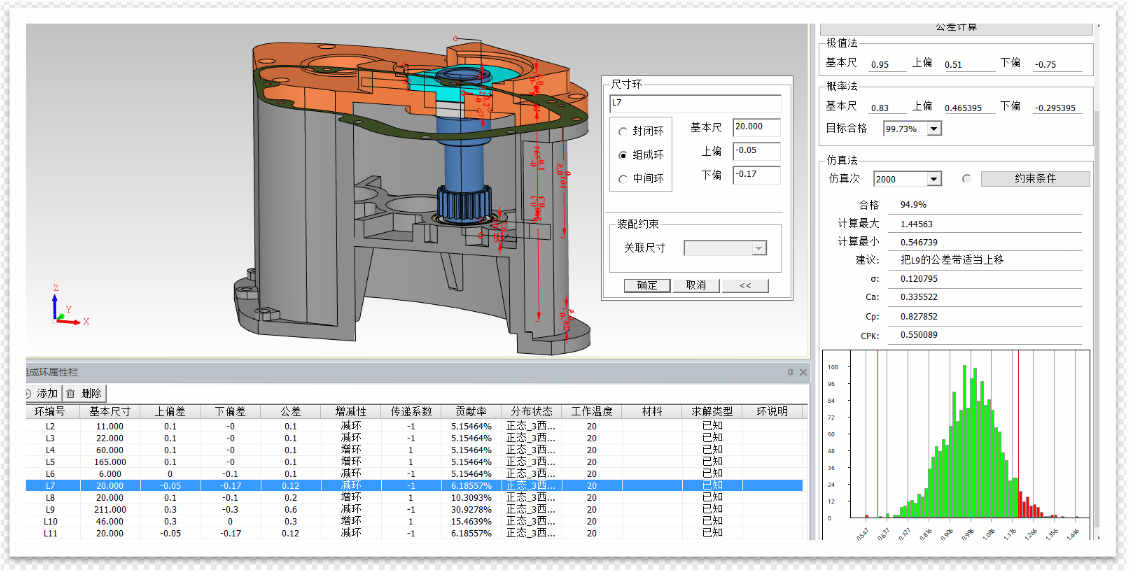

2、自动计算传递系数及贡献率功能:软件可以自动计算传递系数和贡献率,自动判断增减环,准确找出关键尺寸,方便优化公差,降低成本。

尺寸链公差仿真分析

3、公差分析与公差分配功能:软件可以准确分析现有公差是否能满足产品的装配要求;可以依据产品装配要求,结合制造能力以经济合理的方式设计零件公差,包括尺寸公差及形位公差,提高产品设计精度。

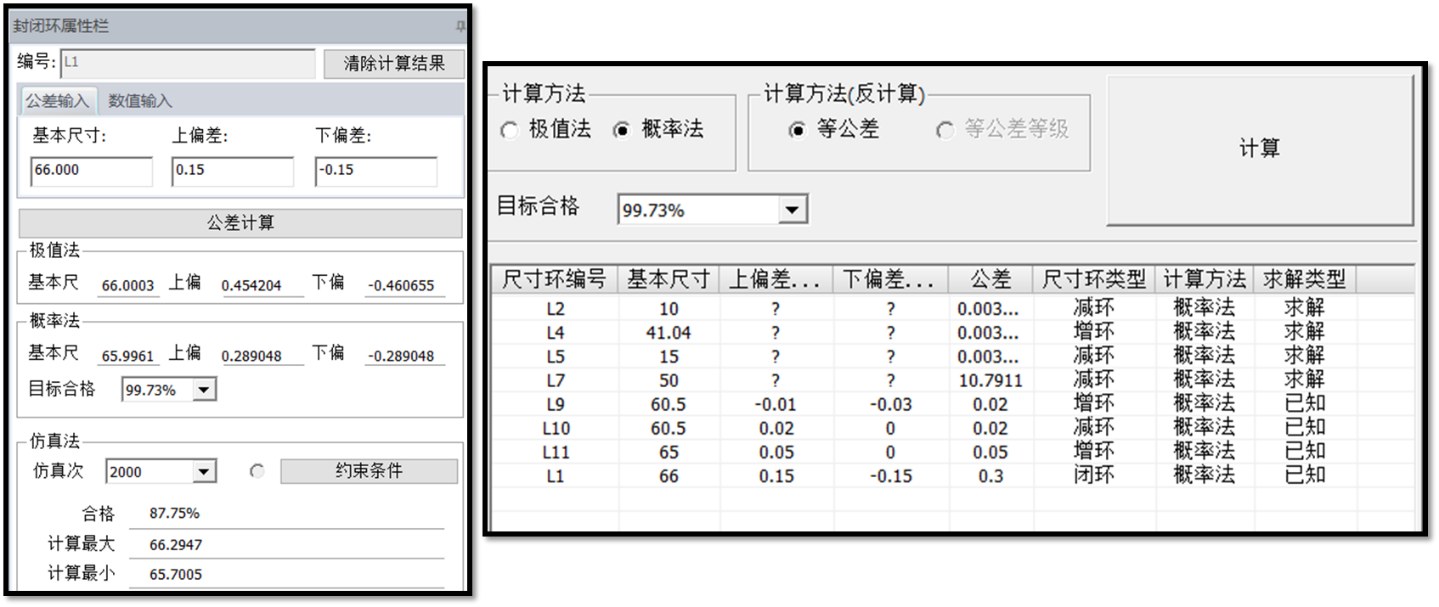

4、极值法、概率法及仿真法计算功能:软件提供极值、概率法及仿真法三种不同的计算方法满足工程师不同应用场景的分析需求;

公差仿真分析软件

5、合格率仿真及优化建议功能:基于蒙特卡洛算法准确仿真出产品在实际生产阶段的合格率,提前暴露可能存在的设计问题,软件自动给出优化建议,帮助工程师提前优化零件公差,降低成本。

尺寸链计算

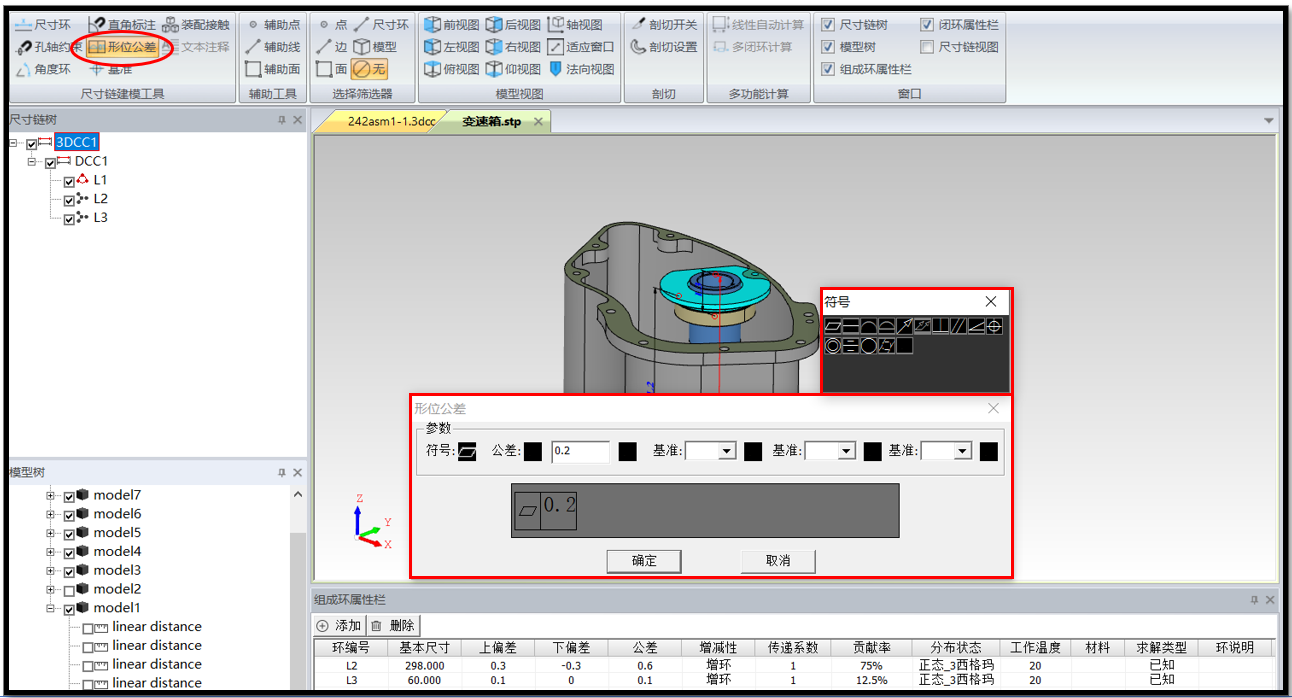

6、智能形位公差处理功能:软件对所有形位公差自动进行识别并智能处理,尤其是空间形位公差,可以在三维模型上进行分析计算,提升工程师处理形位公差的效率和准确性。

公差分析软件代理

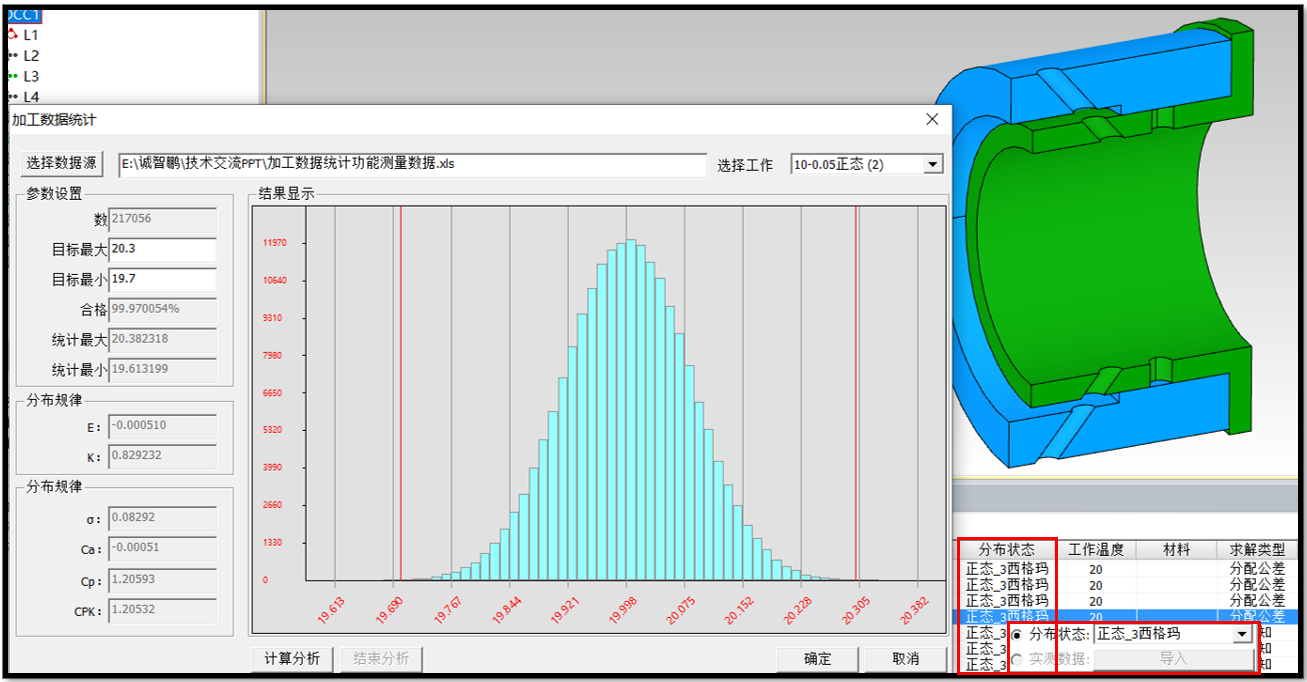

7、加工测量数据统计功能,软件可以将企业实际的加工测量数据导入尺寸链计算中,让设计阶段的分析计算结果更贴近实际生产,生产数据可以反馈优化设计。

公差仿真系统公差仿真系统

8、热膨胀分析功能:可以分析零件受冷热变形后尺寸公差对产品装配要求的影响,提高产品工况运行稳定性。

公差仿真系统

9、多闭环计算功能:可以同时对多个封闭环(装配要求或设计要求)进行公差分析、公差分配、中间计算等综合性计算及优化,提高产品设计效率。

3DCC公差仿真软件

10、自动生成尺寸链计算报告功能:软件可以自动生成满足国际标准要求的尺寸链计算报告。
