工业铝型材设计软件拥有可随时变更修改,无需绘制3D模型,BOM表一键导出等优势,具有全面的实体建模功能,可快速生成完整的工程图,还可使图纸的修改更加方便。该软件融合工业互联网思维,立足于工业铝型材的行业标准统一、应用普及推广。开辟全新工业铝型材选型,方便专业技术工程师团队在线沟通,提供个性化定制!

立即购买

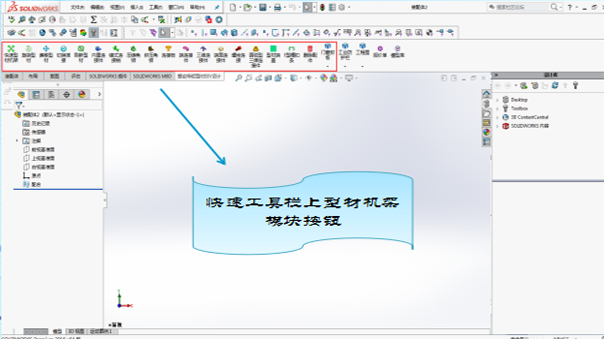

1、机架命令释义

可依据绘制的3D草图线生成型材框架

可快速在框架上安装相应的连接件

可在框架上一键安装装饰附件

可在框架上一键安装各类封板,各类门窗

可一键修改、删除框架配件

工业铝型材设计软件

2、机架绘制

草图绘制:在SolidWoks装配体环境下绘制需要生成框架的3D草图线并定义尺寸。

生成框架:选中草图线,利用“快速机架型材”按钮,按照草图线轨迹生成框架。

安装连接件:使用“型材连接件”按钮,在框架上连接型材。

安装封板:在框架上选中需要安装封板的区域,用“门窗封板”按钮,一键安装封板。

安装门窗:在框架上选中需要安装门窗的区域,用“机架门”按钮,一键安装门窗。

安装装饰件:选择相应按钮,在框架上安装型材端盖,密封条等装饰件。

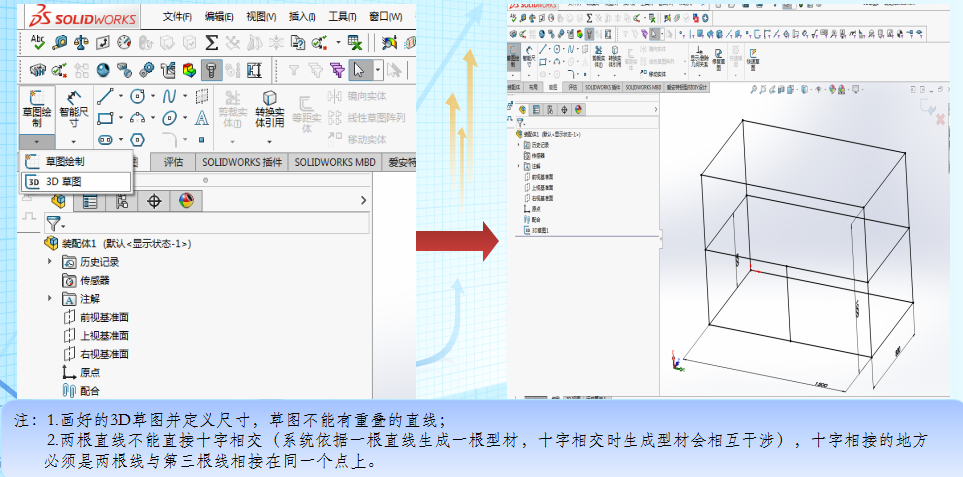

3、绘制草图

新建->装配体->保存,然后画3D草图,定义草图尺寸。

工业铝型材设计软件

4、生成框架

①选择3D草图线,点击”快速型材机架”按钮。

②在弹出的”机架型材”对话框选择型材型号,点击“确定”,生成型材框架。

③继续第二种方式,再次选择3D草图线,点击”机架型材”按钮,弹出对话框。

④选择型材型号,点击“确定”,生成型材框架。
