工业铝型材设计软件对于铝型材机架编辑框架操作简单,无任何经验的产品设计工程师也可直接使用。我们一起来看一下编辑框架具体的操作步骤吧。

立即购买

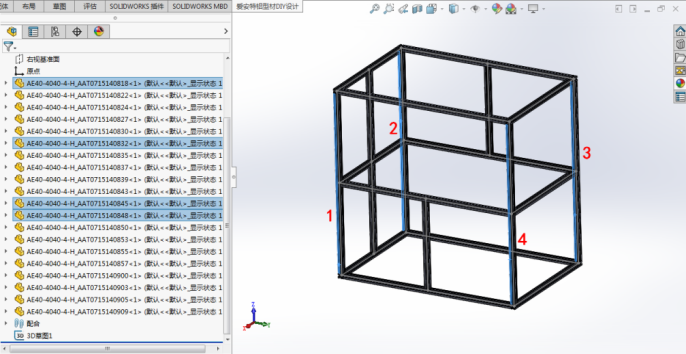

1.选中框架四角1,2,3,4的四根型材,直接点击键盘delete键,删除四根型材

工业铝型材设计

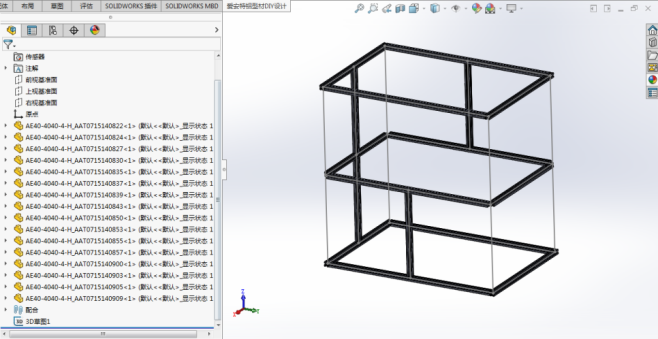

2.四根型材删除成功

工业铝型材设计

3.选中四个角的四根直线,点击“快速机架型材”按钮

铝型材机架设计

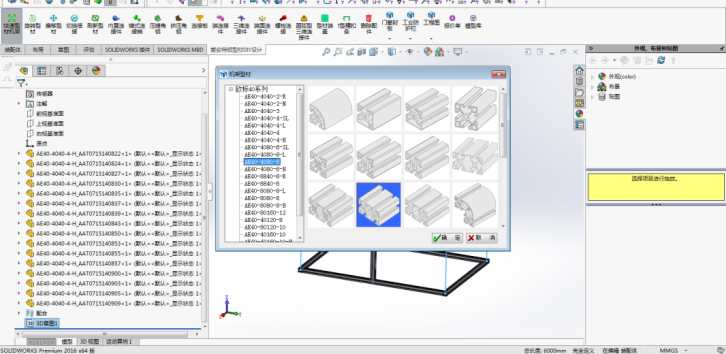

4.在弹出的对话框选择需要的型材型号,如图:选择AE40-4080-6,点击“确认”生成模型

铝型材机架设计

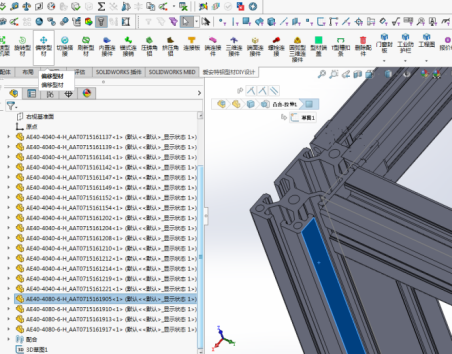

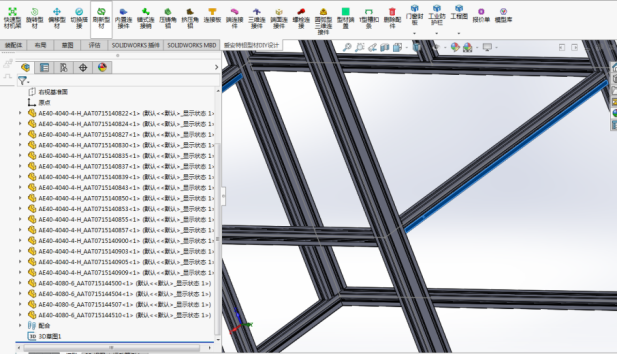

5.选中如图的1,点击“偏移型材”按钮,直到型材与两搭接型材对齐

铝型材机架设计

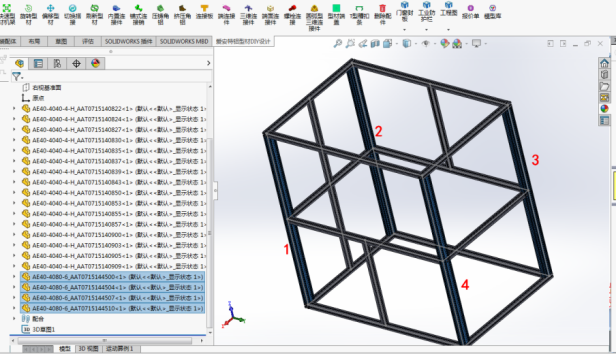

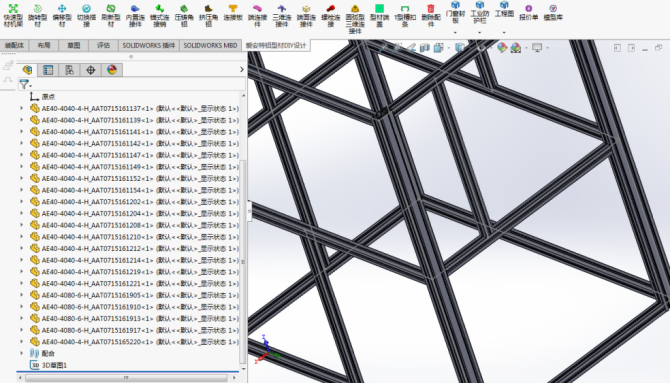

6.依次选2.3.4型材,按照步骤5进行调整,点击“刷新型材”按钮,效果如图

工业铝型材设计工具

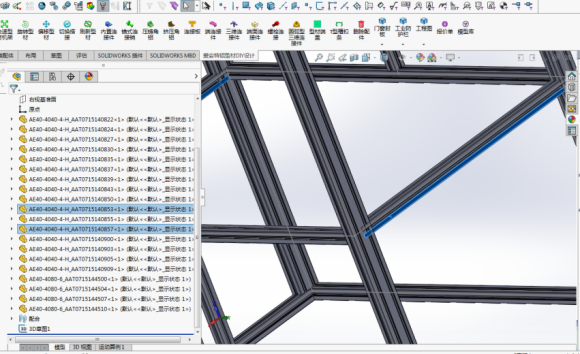

7.可以单击“刷新型材”按钮,所有的型材会进行刷新,也可选中因变化而导致的个别型材变化的型材进行局部刷新

工业铝型材设计工具

8.模型刷新完成后效果

工业铝型材设计工具

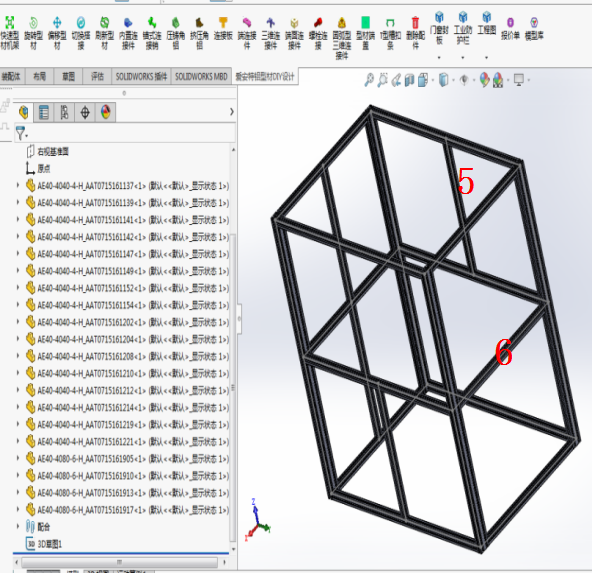

9.如图,此时考虑到框架结构及后续设计要求,需要在5.6型材之间再增加一根竖向型材(垂直Z轴)

铝型材设计软件

10.编辑3D草图,在5,6型材之间增加一根直线,并定义尺寸,完成草图。

铝型材设计软件

11.选中增加的草图线,点击“快速型材支架”按钮

铝型材设计软件

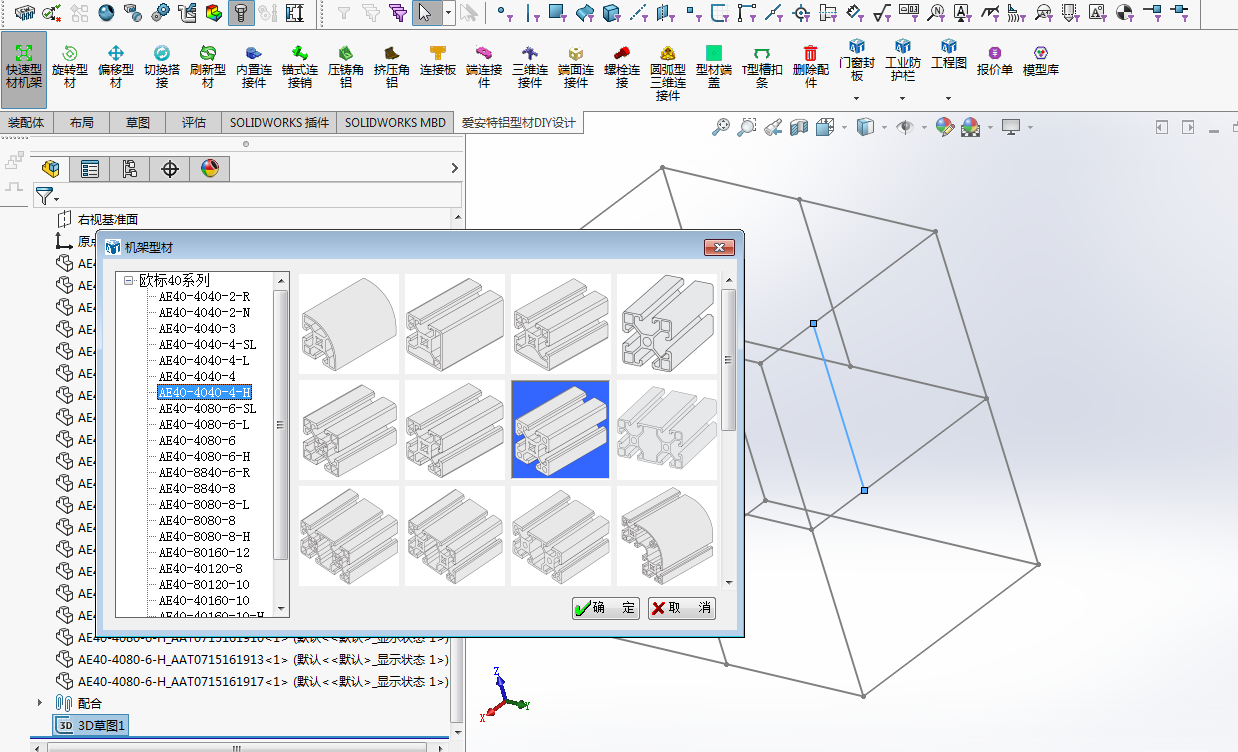

12.弹出对话框,选择需要增加的型材型号,例:选择AE40-4040-4-H,点击“确定”

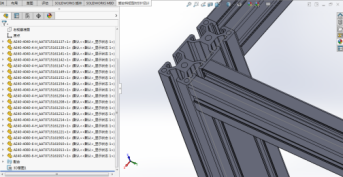

13.型材截面对角线中心与草图线重合

铝型材设计软件

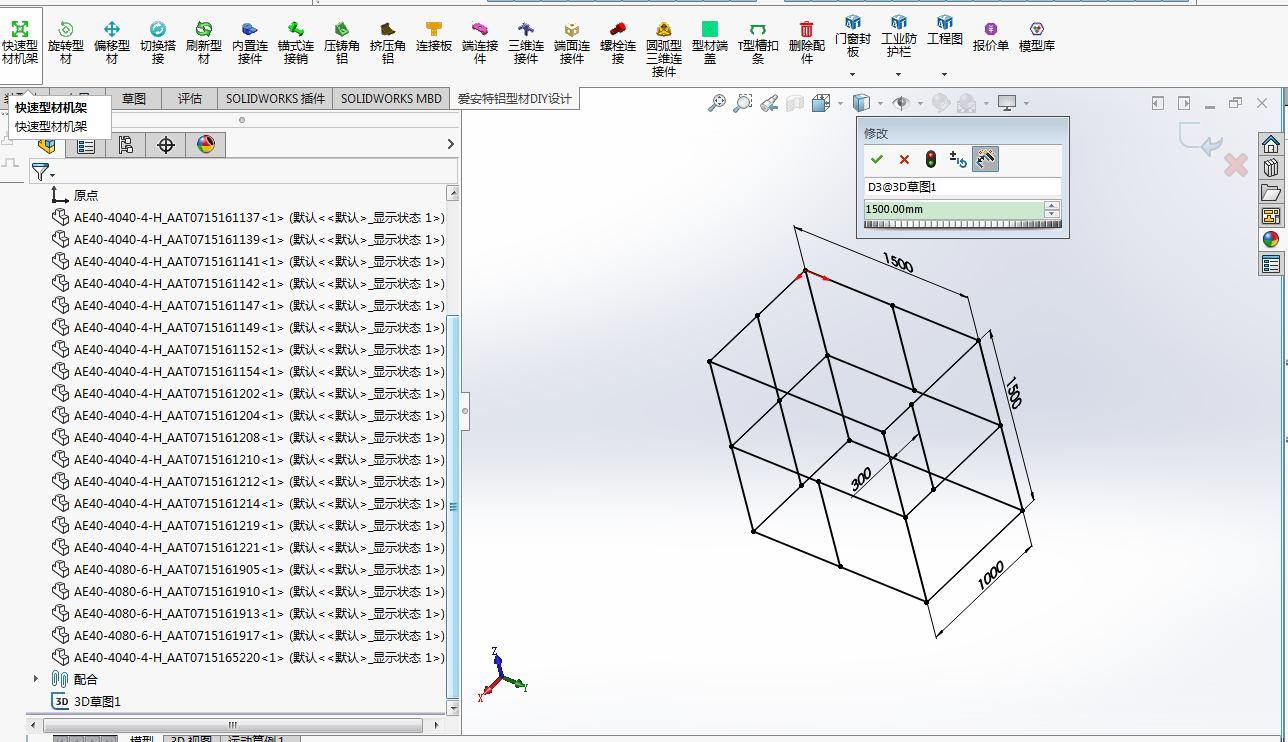

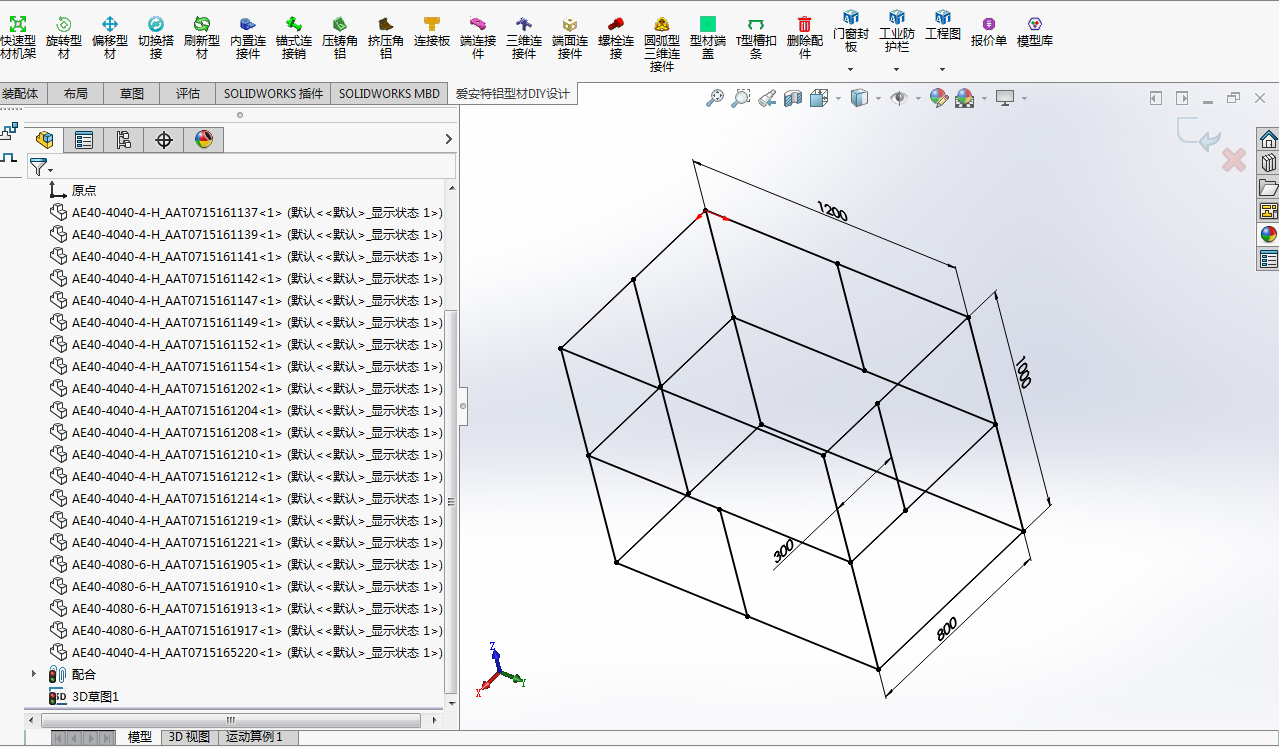

14.因项目重新评估,需要修改框架的尺寸,此时应编辑3D草图,修改草图的尺寸。如要修改框架长、宽、高,则操作为:编辑草图,重新定义草图的长、宽、高

工业铝型材设计

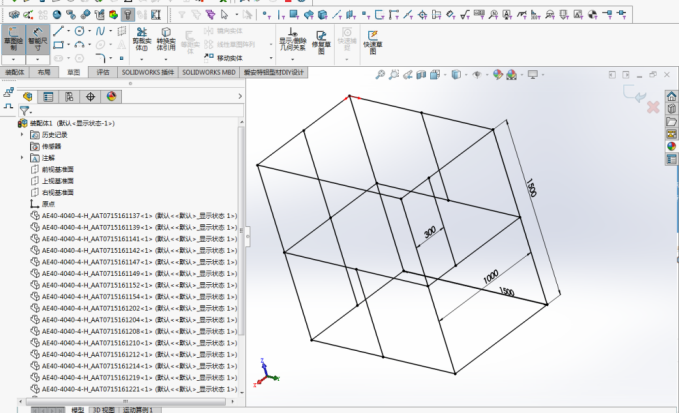

15.如上图:长由1600mm改为1800mm,宽由800mm改为900mm,高有1000mm改为1100mm。修改完成,退出草图

工业铝型材设计

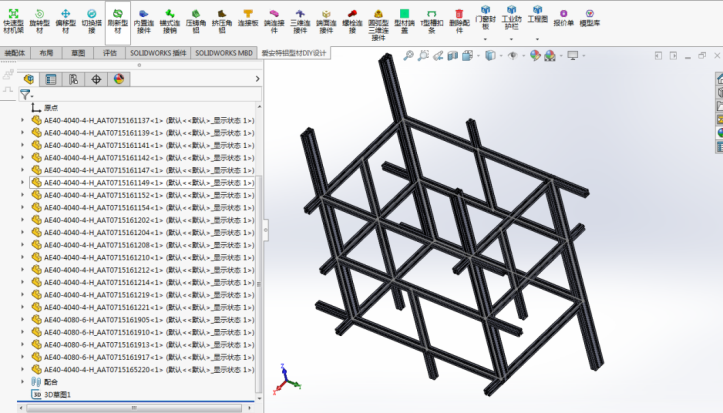

16.修改完成,退出草图(因为没有刷新,模型显示混乱)

工业铝型材设计

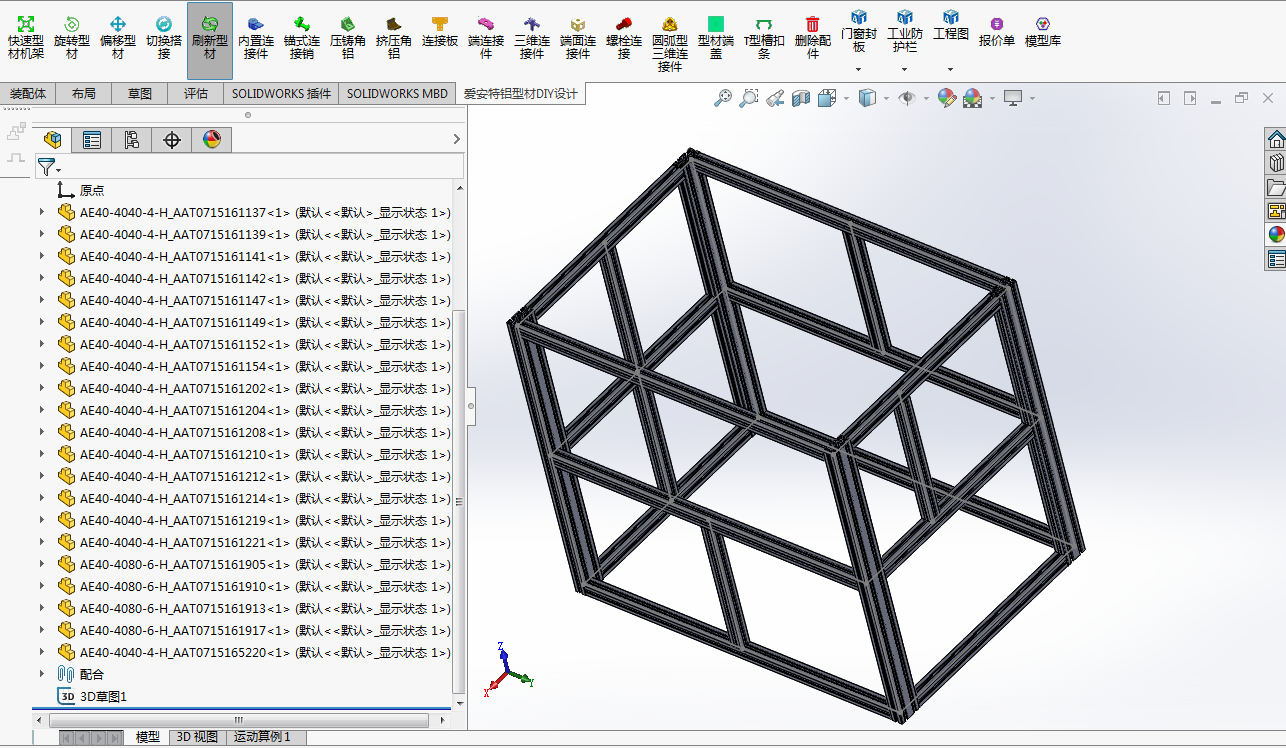

17.点击“刷新型材”按钮,刷新完成,到此整个型材框架编辑完成

铝型材机架设计
