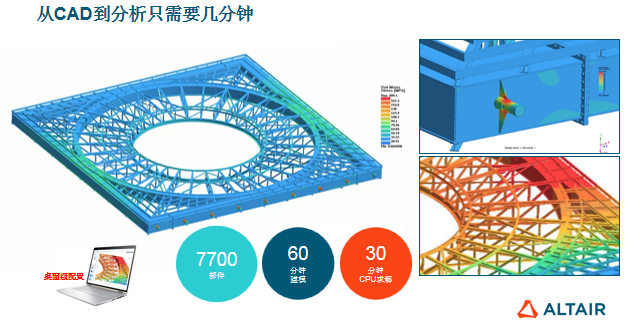

Altair SimSolid是一款专为快速设计流程而开发的结构分析软件。与传统FEA相比,它消除了几何模型简化和网格划分这两个最耗时且专业知识要求较高的任务。它能够在几分钟内对具备完全几何特征的原始CAD装配体直接完成分析计算,而无需进行网格划分。Altair SimSolid不仅具有便捷的操作方式更是支持各种不同的模型仿真,能够适用于不同的领域工作人员,支持各种设计以及高精准的优点,带来工作效率的提高。


Altair SimSolid分析类型

线性静力学、模态、非线性静力学(材料和几何)、热力学、热固耦合分析、线性动力学(瞬态,频率响应分析和随机振动分析)。


常用功能:

▪ 能够处理混合(SI和IPS)单位制

▪ 测量功能(距离、射线探测器基于局部坐标)

▪ 全局和局部坐标系

▪ 默认视图(正面、背面、左面、右面、顶部、底部)

▪ 自定义保存的视图


装配连接和边界条件:

▪ 装配连接:智能自动连接、绑定、滑移、带摩擦的可分离接触、螺栓连接、点焊和激光焊接、角焊/缝焊、虚拟连接器。

▪ 载荷和约束条件:不可移动约束、滑动约束、铰链约柬、强制位移、力、压力、重力、热载荷、惯性释放、螺栓/螺母预载荷、动态载荷、静水载荷、轴承载荷和远程载荷。


材料特性:各向同性;不可压缩性;带非线性应力应变关系曲线的弹塑性材料;刚性体;用户自定义


支持CAD格式:

▪ 直接数据集成到基于CAD云系统

▪ 任何CAD系统输出的标准STL文件

▪ 主流CAD原生几何:CATIA、NX、Creo、 SOLIDWORKS、Inventor和SolidEdge等

▪ 支持常见中间格式的文件: STEP、ACIS和Parasolid等


Altair SimSolid后处理和报告结果类型:

▪ 位移、应力和应变的等高线云图;

▪ 变形动画;

▪ 反力/接触反力;

▪ 螺栓/螺母内力;

▪ 点焊内力;

▪ 最大/最小值标签;

▪ XY曲线图;

▪ 模态频率和振型;

▪ 模态参与因子;

▪ 安全因子;

▪ 任意几何表面位置的结果显示;


生成报告:

▪ 与模型图形状态、零件可见性和结果显示相关联的图像缩略图和标题

▪ 同步模型和结果显示

▪ 导出为全分辨率结果图像文件
