智能设计、智能工艺在智能装备、专业设备、通用机械等领域的应用

智能装备、专业设备由于其高度的专业性特点,决定了其工作原理、结构外形、外设辅机、核心部件,均具有高度的稳定性和独特性,并且根据业务需求,具有明显系列化、模块化的特色。符合这方面的产品设备非常多,常见的有各种压力机、机床、工程机械、农业机械都有这方面的特点,不常见的如食品机械、微量秤、电梯等产品,也具备这些特点。

试用及报价

1、挑战:

该行业主要产品功能明确、专业性高或通用性高,设备复杂、运动机构多、整机零部件数量多。功能特点决定了其核心原理相同或类似,用户需求决定了每个订单均需个性化定制。结构原理相同,但尺寸配置不同,导致设计改型的重复工作量大。改型管理不规范,导致产品图纸、产品编码存在大量冗余,物料数量虚高,制造和维护成本高,ERP录入工作繁重。

2、方案:
SOLIDWORKS平台+设计自动化+批量编码+尺寸链计算公差分析+ERP集成接口

3、收益:
规范及优化建模方式,建立参数化产品库;
典型产品实现设计自动化,产品设计流程效率提升10倍以上;
自动生成产品物料清单,实现ERP集成接口,物料数据方面效率提升20倍以上;
产品设计周期缩短20%~60%。

4、智能设计、智能工艺在智能装备、专业设备、通用机械等领域的应用
智能装备、专业设备由于其高度的专业性特点,决定了其工作原理、结构外形、外设辅机、核心部件,均具有高度的稳定性和独特性,并且根据业务需求,具有明显系列化、模块化的特色。符合这方面的产品设备非常多,常见的有各种压力机、机床、工程机械、农业机械都有这方面的特点,不常见的如食品机械、微量秤、电梯等产品,也具备这些特点。
SolidKits.AutoWorks软件,是基于SOLIDWORKS应用开发的自动化参数设计工具,针对上述产品,在参数化的基础上,还可以做到整个产品的设计自动化,大幅度提升工作效率及数据准确性,并由此逐渐建立和完善企业产品设计规范、产品设计逻辑,形成企业产品知识库系统。设计自动化,涵盖整个产品改型设计的所有环节:产品设计选型、产品设计参数、产品结构更新、产品图纸更新、批量自动编码、批量重命名、项目资料发布、自动BOM生成、ERP接口集成。

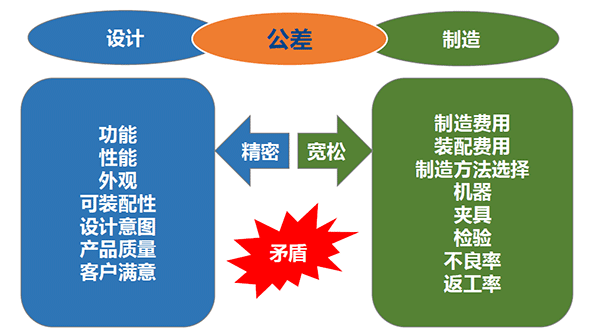

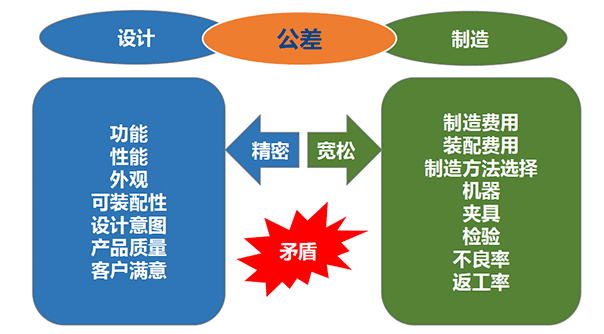

高精度的产品,以及高批量的产品,对设计、工艺、加工、装配要求极高,对互换性也要求极高,另外高批量产品可以通过更高的合格率和可装配体性,降低成本。而设计与制造,是通过公差作为纽带联系起来的,但公差对于设计和制造,确实一个矛盾:设计要求越精密越好,制造要求越宽松越好。

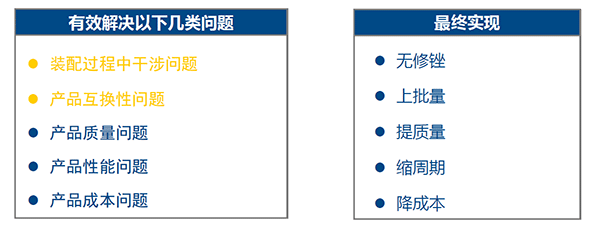

3DCC尺寸链计算及公差分析软件,可以实现基于三维数模的公差仿真分析功能,自动识别PMI信息、自动计算尺寸链,还可以自动计算传递系数,实现设计精度和加工精度的统一,利用其仿真分析功能,可以准确分析现有公差在实际生产阶段的合格率,该工具不仅可以智能处理形位公差、热膨胀影响,还可以实现工艺尺寸链计算功能、计算多孔装配的最优装配顺序和最短装配路径,提高工艺正确性和工作效率。
