SolidKits.AutoWorks参数化设计之建模优化:零件级优化

现阶段已经有越来越多的企业开始实施参数化设计了,参数化设计工具也已经比较成熟了,比如我们之前经常提到的SolidKits.AutoWorks参数化设计软件。其实,市面上的参数化设计软件思路都大同小异,其中很关键的一步就是要进行SOLIDWORKS建模优化,我们今天就来聊一聊SOLIDWORKS建模优化需要从哪些方面入手。

在优化模型之前,我们需要了解要做SOLIDWORKS参数化的模型设计意图以及各零部件之间的关联关系,只有了解了这些,我们才能够知道哪些地方需要优化。SOLIDWORKS零件的优化主要包括草图优化和特征优化。

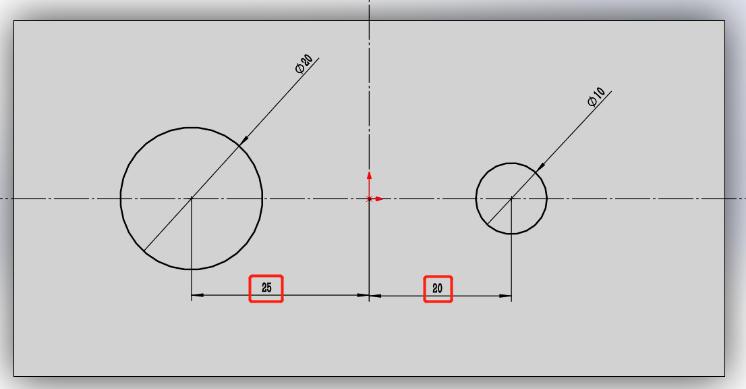

SOLIDWORKS草图优化主要是考虑设计意图,在能够按照设计意图变化的情况下,先用几何关系标注,再用尺寸标注,尺寸标注时又要注意尺寸的选择,尽量选择固定不变的尺寸标注,而不是需要逻辑变化的尺寸。比如下图中,如果要保证两个孔到中心的距离不变,那标注时我们就需要标注两个孔到中心的距离,虽然标注边距也可以通过逻辑关系来实现,但是多一条逻辑关系就多一分出错的概率,能避免我们为什么不去避免呢。

参数化设计工具

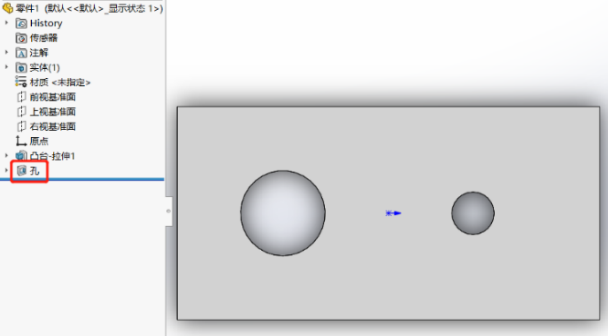

SOLIDWORKS特征优化主要是考虑是不是会有某个特征压缩的情况。比如,下图零件变化时,会出现有一个孔、有两个孔的情况,那孔的切除特征就要拆分成两个特征,分别来控制。



参数化设计工具

参数化设计工具

我们还需要考虑如果需要压缩的特征很多的时候,是不是可以创建多配置,通过配置的切换来实现特征的压缩。十个特征压缩就要有10条逻辑关系,而配置变化只需要一条逻辑关系,从建立逻辑关系上来看切换配置会变得容易很多。

大体思路如此,针对不同的模型具体的优化方法会有所不同,如需了解更多,请持续关注SolidKits参数化设计工具,或联系我们。
