SOLIDWORKS如何设置工程图图纸比例
在SOLIDWORKS模型添加到工程图时，系统会默认按照图纸比例缩放模型，可有时候，这个比例并不合适，您可以通过从预定义列表中选择比例或指定自定义比例来更改工程图图纸的比例。

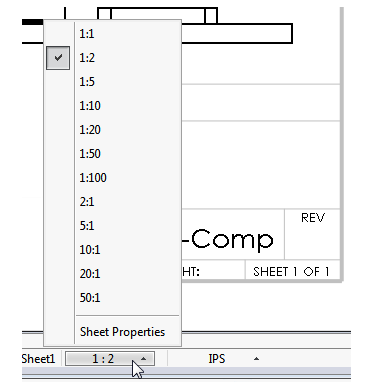

SOLIDWORKS设置工程图图纸比例操作方法：
1、在状态栏中，单击图纸比例，然后单击比例。
2、如果工程图图纸中有注解，在对话框中指定选项并单击确定。

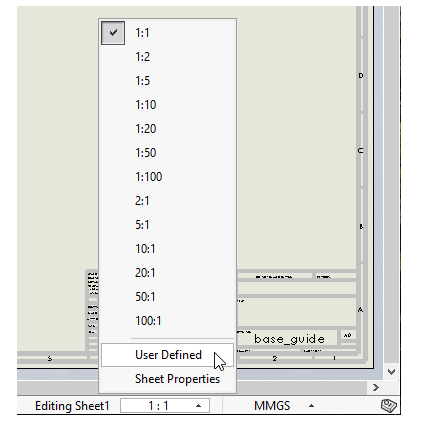

工程图图纸设置自定义比例操作方法：
状态栏上的比例列表包含一个选项，可用于为工程图图纸指定自定义比例。
要为工程图图纸指定自定义比例：
1、在状态栏中，单击比例。
2、在列表中，单击用户定义。
3、在对话框中，以 x:x 或 x/x 格式输入比例。
4、单击确定。
您也可以右键单击图纸并选择属性，然后在比例中编辑值
工程图图纸和视图的比例
您可以更改工程图图纸和视图的比例。 激活的工程图图纸的比例显示在窗口底端的状态栏中。 活动视图的比例显示在视图 PropertyManager 中。 您也可在打印时缩放工程图比例。
1、为工程图图纸设置比例
您可以通过从预定义列表中选择比例或指定自定义比例来更改工程图图纸的比例。
2、为工程图视图设置比例
您可以通过从预定义列表中选择比例或指定自定义比例来更改工程图视图的比例。
3、修改可用比例列表
您可以控制显示在从状态栏和工程图视图 PropertyManager 访问的列表中的比例。 相同的列表同时用于工程图图纸和工程图视图。
