SOLIDWORKS出详图模式
SOLIDWORKS出详图模式是一种用于快速打开大型工程图的功能。在这种模式下,模型数据不会被加载,但用户仍然可以在工程图中添加和编辑标注。这种模式特别适用于对大型装配体的工程图或包含许多图纸、配置或资源密集型视图的工程图进行较小编辑的情况。
1、创建尺寸和标注
在出详图模式下,您可以创建尺寸和标注,与“已解析”模式下的操作类似。
例外: 您无法创建需要模型信息的尺寸或标注,如孔标注、装饰螺纹线或指向模型属性的链接。
如果工程图在“出详图”模式下打开,并且您更改并保存了关联的零件或装配体,则会显示一条过期消息。
解析工程图工具始终显示在 CommandManager 中,以便您可以随时解析工程图。
2、保存
您可以保存对现有工程图文件所做的更改,而不退出“出详图”模式。 以“出详图”模式保存不需要特殊的保存格式。
① 如果您在“出详图”模式下保存工程图,然后将其关闭并重新打开,则可以继续编辑您在“出详图”模式下创建的项目。
② 如果在“已解析”模式下保存工程图,则将解析并保存在“出详图”模式下创建的尺寸和标注。 然后,如果您关闭工程图并在“出详图”模式下重新将其打开,则编辑已解析尺寸和标注的功能将受到限制。 您只能更改其位置或将其删除。
3、“出详图”模式下的可用功能

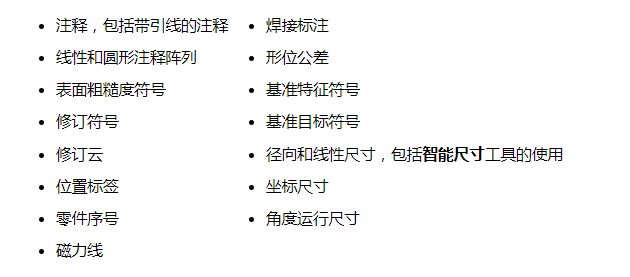

您可以创建以下尺寸和标注:
此外,您还可以执行以下操作:
① 将标准视图(如前视、上视、后视)从视图调色板拖动到工程图。
② 更改工程图视图的位置、旋转和标签。
③ 复制或剪切工程图视图,并将其粘贴到同一工程图中的相同或其他图纸上。
④ 在注解中,添加指向尺寸显示值和其他可链接注解的链接。
⑤ 插入草图块。
⑥ 添加通用表、修订版表和孔表。 您不能添加其他表类型。
⑦ 选择显示的几何图形,如模型边线和草图。 使用选择其他来查找其他可选择的项目。 您不能在任何工程图视图中选择模型面。
⑧ 将文件另存为 PDF/DXF 文件,或打印为 PDF 文件。
4、选项
您可以指定 文档属性 - 性能 选项以影响详图模式。
5、限制
① 不能创建新的工程图视图。
② 不能使用撤销工具。
③ 不能创建中心线、中心符号线或剖面线。
④ 不能选择草稿品质剖面视图或将其导出到 DXF/DWG。
出详图模式适用场景:
① 大型工程图:当工程图包含大量数据时,出详图模式可以显著提高打开和编辑的速度。
② 资源密集型视图:对于包含许多图纸、配置或资源密集型视图的工程图,出详图模式可以减少加载时间,提高性能。
注:出详图模式可用于所有工程图。如果您在 SOLIDWORKS 早期版本或 SOLIDWORKS 2022 中保存工程图而不保存模型数据,则可以使用受限详图模式。如果以“受限出详图”模式打开工程图,窗口标题将显示 file name - sheet name [Detailing - Limited]。(“受限出详图”模式是一种自动模式 - 您不能专门选择它。)
