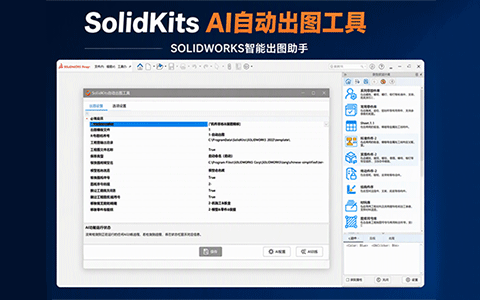

SolidKits AI自动出图：一句话定制 SOLIDWORKS 工程图规则
你现在还在为 SOLIDWORKS 的工程图出图工作量大、操作繁琐而烦恼吗？如果是这样，你可以试一下 SolidKits AI 自动出图工具。 在制造业设计工作中，SOLIDWORKS 工程图出图确实是耗时耗力的环节。传统方式下，工程师需要手动调整视图布局、生成明细表、处理折行排版，面对钣金、门框框架等特殊装配体时，还要应对"一个视图极大、其他视图极小"的个性化布局需求。这些重复性工作不仅占用大量时间，还容易因人为疏忽导致图纸错误。 更具体地说，一个典型的门框装配体出图流程通常包括：打开模型文件、创建工程图、选择图纸模板、插入主视图、手动调整视图比例和位置、插入投影视图、添加尺寸标注、生成材料明细表、调整明细表折行和列宽、检查视图是否重叠或出框……这一系列操作对于单张图纸可能就要花费十几分钟，如果需要为系列产品批量出图，工作量将呈指数级增长。 慧德敏学资深行业专家，在近期技术分享中展示了 SolidKits AI 自动出图功能——一款具备 AI 自学习能力 的 SOLIDWORKS 插件。 |
|
核心功能：AI 自学习能力SolidKits AI 自动出图功能的核心在于其 AI 自学习能力。系统不是提供固定模板，而是允许用户通过自然语言描述和样本标注，训练 AI 理解企业的特殊出图规范。 以钣金门框装配体为例：这类模型有一个典型特征——带门的部件轮廓最大，其他配件呈长条式分布。传统三视图（主视图、左视图、俯视图）无法满足需求，需要额外生成下视图，并将最大轮廓视图作为主视图进行布局。 操作只需五步：1 添加样本：打开目标装配体，将其加入训练样本集。系统会记录当前模型的几何特征和属性信息，作为 AI 学习的参照。 2 标注规则：例如，在视图上标记"最大轮廓作为主视图"，并指定额外生成下视图、左视图、上视图。这一步相当于告诉 AI："看，这就是我想要的效果。" 3 语义描述：输入自然语言指令，例如："装配体，名称包含门，选择最大轮廓作为主视图，并额外生成上视、下视、左视。"这里的语义描述非常关键。用户不需要懂编程语法，只需要像与同事沟通一样，用日常语言描述需求。AI 会自动解析关键词，并将其转化为机器可理解的操作逻辑。 4 AI 分析与编译：AI 出图规则学习训练助手自动连接 AI 大模型，生成开发需求文档和源代码，并自动编译成 DLL 插件。这一步完全自动化，用户只需等待几十秒到几分钟。 5 验证与发布：对样本进行验证，确保输出结果符合预期，确认无误后发布规则。系统提供了"样本验证"功能，可以反复测试同一规则在不同模型上的表现，确保稳定性。 整个过程中，用户不需要安装编程软件、不需要懂编程语言、不需要撰写开发文档——只需要会截图和写需求描述。 |
技术亮点：零编程门槛的插件开发这项功能的最大突破在于将插件开发的门槛降到了零。 传统 SOLIDWORKS 二次开发需要： • 安装 Visual Studio 等编程环境 • 掌握 C# 或 VBA 编程语言 • 理解 SOLIDWORKS API 接口（数以千计的接口方法） • 编写详细的开发文档和测试用例 • 经历漫长的开发、调试、测试周期 SolidKits AI 自动出图功能实现了： AI 自动生成开发需求：大模型根据用户的一句话描述，自动提炼出完整的开发规格说明 AI 自动生成源码：基于需求文档，AI 直接生成可编译的源代码 内置编译环境：工具自带编译功能，无需安装外部软件 即时验证机制：生成后可立即用样本模型测试，检查稳定性 一键发布：验证通过后，规则直接集成到客户端，所有团队成员可用 |
实际应用场景场景一：标准件批量出图 对于结构相似的系列化产品（如不同规格的门框、机箱、机柜），训练一次规则后，可以批量应用到所有型号。系统会自动识别符合条件的装配体，按照学习到的规则生成包含明细表、多视图布局的工程图，且视图自动均匀排布，避免重叠和出框。整个过程无需人工干预。 场景二：企业规范统一 许多制造企业有内部出图标准。通过 SolidKits AI 自动出图功能，可以将资深工程师的经验固化成自动规则，确保所有设计师输出的图纸风格一致，减少审图返工。新入职的设计师无需培训即可自动遵循企业规范。 场景三：复杂装配体处理 SOLIDWORKS 默认的左视图不一定由用户期望的主视图派生，这与模型的建模坐标有关。通过 AI 出图规则学习训练助手 明确指定"最大轮廓作为主视图"，系统会自动检测模型的几何边界框，找出最大的投影面，并以此作为基准生成派生视图，确保视图投影关系正确。 场景四：快速响应设计变更 在产品设计迭代过程中，模型结构经常发生变化。传统方式下，每次变更都需要手动重新调整工程图。而使用 SolidKits AI 自动出图功能后，只要模型符合规则条件，系统可以自动重新生成图纸，大幅缩短设计变更的响应时间。 |
专家点评慧德敏学资深行业专家指出，这项功能的价值不仅在于节省单张图纸的绘制时间，更在于将"非标需求"的处理能力交给了 AI： "以前遇到特殊的出图需求，要么妥协用标准模板，要么找开发人员定制插件，周期长、成本高。现在用 SolidKits AI 自动出图功能，一句话、一张图，几分钟就能生成专属插件，而且当场就能验证效果。" 他强调，AI 自学习的稳定性也经过了充分验证——通过 AI 出图规则学习训练助手 进行多次样本验证，确保同一规则在不同模型上的输出结果保持一致，这是工程化应用的关键。 "企业中有很多隐性的出图经验，只存在于资深工程师的头脑中。通过 AI 出图规则学习训练助手，这些经验可以被数字化、标准化，变成整个团队都能使用的自动化规则。" |
想体验 SolidKits AI 自动出图功能？ 立即联系慧德敏学，获取产品演示与试用方案 申请试用 |
关于慧德敏学 慧德敏学（SolidKit）专注于 SOLIDWORKS 二次开发与参数化设计 致力于通过智能化工具帮助制造业企业提升设计效率 |
