SOLIDWORKS阵列之随形变化
SOLIDWORKS中的阵列功能对于创建相同几何形状、特征或零部件时非常好用,可以实现快速完成大批量的创建,但阵列里面有一个功能叫做随形变化,你用过吗?
在SOLIDWORKS中,随形变化是一种在阵列过程中形状或位置会随着相关的特征、草图实体等自动发生有规律变化的功能。 使用随形变化功能,可以在阵列过程中让特征的尺寸或位置根据预设的几何关系或尺寸进行变化,从而创造出更加复杂和动态的设计。
它可以使几何形状或特征在阵列过程中发生一定程度的外形变化,但是SOLIDWORKS随形变化只有在一种情况下才会变成可选状态,那就是在阵列方向选择时选择线性尺寸,下面我们就通过实例讲解熟悉一下这个功能。

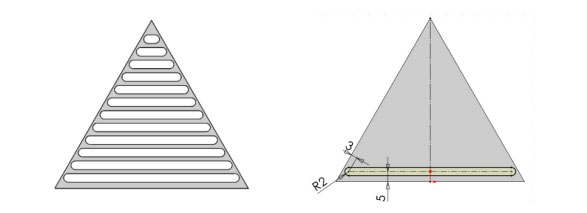

我们要做下图的模型,首先先绘制三角形的拉伸特征,在三角形面上绘制长圆孔,做一个切除特征,如下图所示。

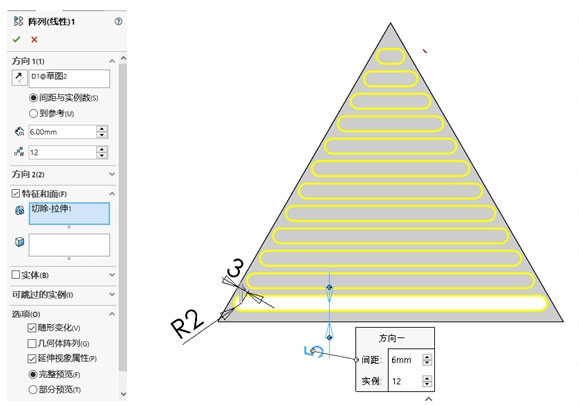

上图中的“5”和“3”这两个尺寸很关键,“5”作为阵列的方向,“3”作为随形变化的约束条件,都是必不可少的。使用线性阵列,先选择要阵列的特征,在选择尺寸“5”作为阵列的方向,勾选上选项中的随形变化,输入间距和实例数即可。
