SolidKits工程图调整功能应用实测
在机械设计流程中，工程图的排版与布局调整是一项繁琐但不可或缺的工作。作为深度集成于 SOLIDWORKS 环境的插件工具，当设计人员使用 SolidKits SOLIDWORKS 插件完成自动出图和自动标注后，标注完成的工程图往往需要进行后续排版；而在SOLIDWORKS 参数化设计的场景下，一旦模型尺寸发生变化，工程图中的视图位置、尺寸标注极易出现偏移、重叠、比例失调甚至图纸利用率不足等问题。SolidKits 的工程图调整功能正是为解决这些实际问题而生。
一、功能定位：流程中的关键微调环节
工程图调整功能并非独立存在，而是 SolidKits SOLIDWORKS 插件的自动出图、自动标注及参数化工程图出图流程中的一个实用辅助调整环节。在绝大多数实际应用场景中，图纸的偏移程度较轻，该功能所做的调整也仅是微调；但当图纸因模型变更或多人协作而出现明显混乱时，这项功能的价值便尤为突出。
二、四项核心实测验证
为验证该功能在复杂场景下的处理能力，测试团队在多种典型工程图纸中模拟了混乱工况，进行了针对性实测。
实测一：视图比例与位置严重失序的工程图重排

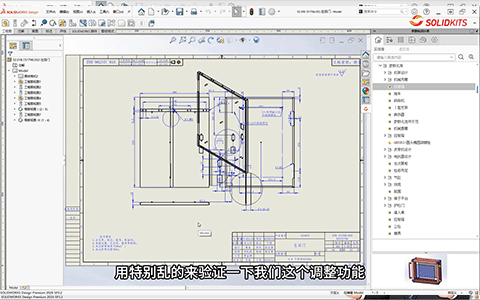

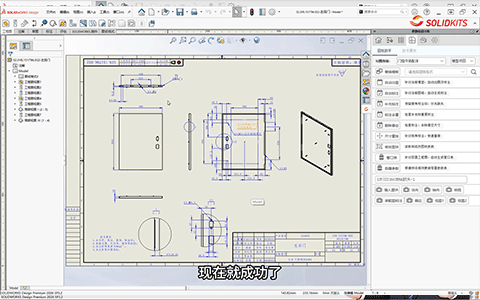

以一张门组件工程图为例，该图纸在模型尺寸变更后，视图位置发生严重偏移，比例失调，标注堆叠。启用调整功能后，系统首先自动计算各视图的最佳显示比例，随后按照实际投影关系将视图重新均匀排布。调整完成后的图纸布局整齐、比例合适，整体效果与人工排版相差无几。
实测二：视图方向完全打乱的投影恢复
在极端情况下，若视图被人为打乱或误操作导致上下左右各方向偏移，该功能仍能识别出各视图的正确投影方位。经过多轮迭代计算，最终将视图恢复到符合正投影逻辑的位置，找到较优的排列方案。
实测三：图纸中技术要求文字的智能避让
工程图中通常包含"技术要求"等文字块，这些元素在自动排图时容易被忽视或覆盖。实际测试中，将技术要求文字块置于图纸边缘的非标准位置，调整功能能够识别到该文字占用了有效排版空间，在新的排列方案中主动将其避开，生成与常规布局不同的排列方案，确保文字信息的完整性。
实测四：特殊图纸的多元素避让
针对压力容器、电机、齿轮类设计的特殊图纸，其典型特征是右上角带有参数表格、下方带有标准图块。工程图调整功能在面对此类复杂图纸时，同样能够识别右上角的表格区域和下方的图块区域，在重新排布视图时主动进行避让，最终输出兼顾视图完整性与表格图块保留的布局方案。
三、技术特点与实用价值
从上述实测结果可以看出，SolidKits 工程图调整功能具备以下特点：
比例自适应：自动计算并调整各视图至合适比例，避免视图过大或过小导致的图纸利用率低下；
投影关系保持：按照工程制图的正投影逻辑恢复视图位置，确保俯视图、侧视图、局部放大图等元素的相对位置符合规范；
多元素避让：不仅能处理视图之间的位置关系，还能识别技术要求、参数表格、标准图块等文本与符号元素，避免覆盖或挤压；
迭代优化：在图纸严重混乱的情况下，通过多次尝试寻找较优解，保证输出结果的可用性。
对于使用 SolidKits SOLIDWORKS 插件进行自动出图和SOLIDWORKS 参数化设计的企业而言，这项功能能够有效减少设计人员手动调整图纸布局的时间消耗，降低因图纸排版问题导致的下游生产理解偏差，使工程图的输出质量与效率同时得到保障。
